Badania termowizyjne instalacji ciepłowniczych – co można wykryć i jak prawidłowo interpretować wyniki?

Badania termowizyjne instalacji ciepłowniczych są szczególnie użyteczne tam, gdzie trzeba szybko znaleźć miejsca o nietypowym rozkładzie temperatury bez zatrzymywania całej instalacji i bez kontaktu z gorącą powierzchnią. Kamera może wskazać uszkodzoną izolację, niezaizolowaną armaturę, lokalne mostki cieplne, przegrzewające się elementy, różnice między podobnymi gałęziami instalacji albo obszary, w których warto szukać nieszczelności. Kluczowe jest jednak właściwe rozumienie wyniku: termogram pokazuje efekt cieplny na powierzchni, a nie gotową diagnozę przyczyny problemu.

Z punktu widzenia audytora najważniejsze pytanie nie brzmi więc „czy na obrazie widać czerwony obszar?”, lecz „dlaczego ten element ma inną temperaturę niż powinien w danych warunkach pracy i jaka decyzja techniczna wynika z tej różnicy?”.

Co właściwie pokazuje kamera termowizyjna?

Kamera termowizyjna rejestruje promieniowanie podczerwone docierające do detektora. Po uwzględnieniu parametrów pomiarowych może na tej podstawie wyznaczać temperaturę powierzchni badanego obiektu. Wynik zależy jednak nie tylko od rzeczywistej temperatury powierzchni, lecz także m.in. od emisyjności, promieniowania odbitego od otoczenia, odległości oraz warunków atmosferycznych.

Dlatego obraz w kolorach nie jest bezpośrednią mapą strat energii. Paleta barw i automatycznie dobrany zakres temperatur mogą sprawić, że nawet niewielka różnica temperatur wygląda bardzo efektownie. W analizie technicznej ważniejsze od samego koloru są: wartości temperatur, różnice względem punktu odniesienia, geometria anomalii, warunki pracy instalacji oraz powtarzalność obserwacji.

Normy ISO 18434-1 i ISO 18434-2 opisują termowizję jako narzędzie wykorzystywane w monitorowaniu stanu i diagnostyce maszyn oraz urządzeń pomocniczych, w tym zaworów, maszyn przepływowych i wymienników ciepła. Zwracają też uwagę na sposób wykonywania pomiarów, kryteria oceny anomalii, interpretację obrazów, raportowanie oraz kompensację takich parametrów jak emisyjność i temperatura odbita.

Co można wykryć podczas badań termowizyjnych instalacji ciepłowniczych?

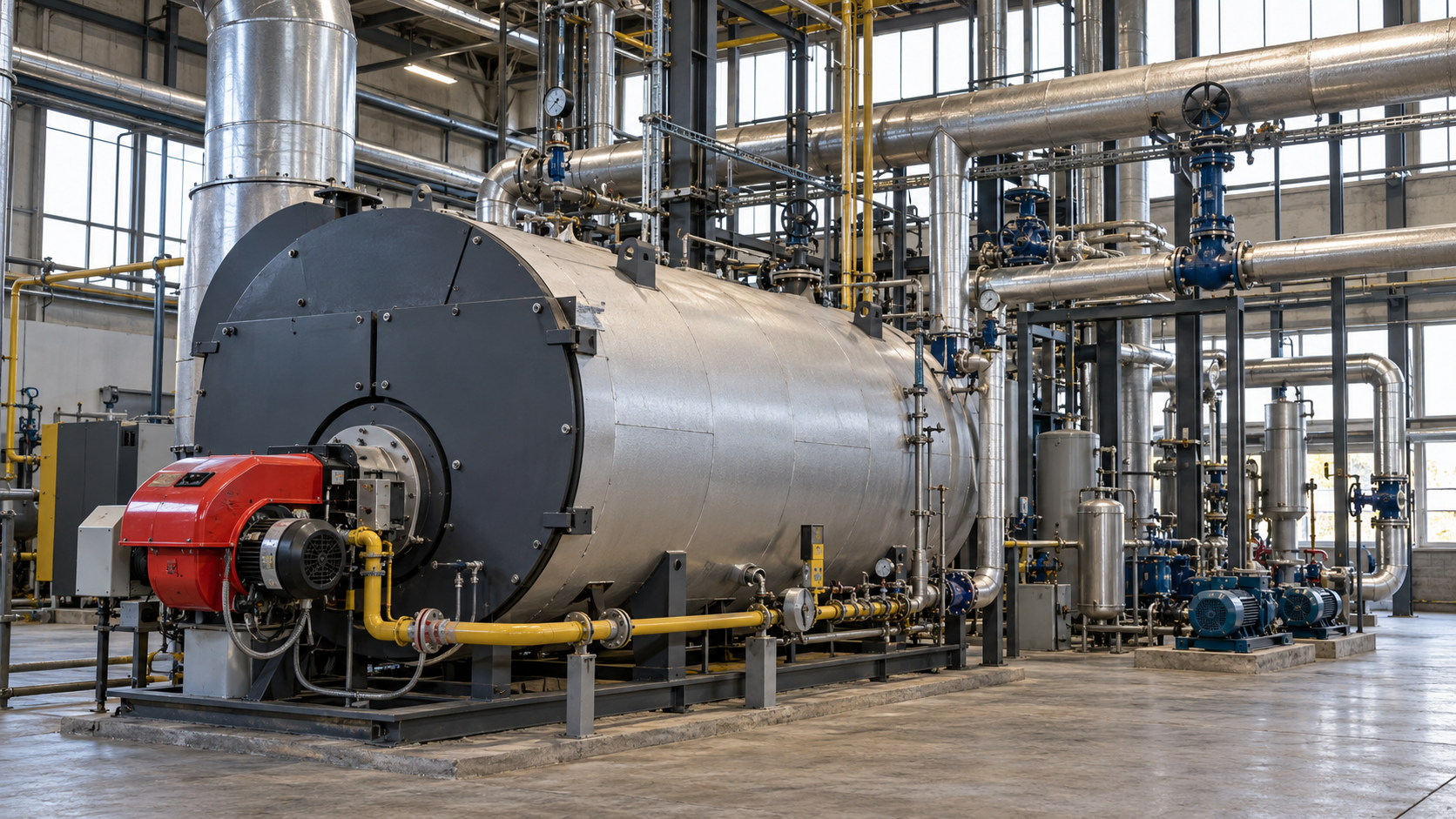

Uszkodzenia, braki i nieciągłości izolacji cieplnej

To jedno z najbardziej naturalnych zastosowań termowizji w instalacjach z gorącą wodą, parą lub innym medium grzewczym. Jeżeli izolacja jest miejscowo uszkodzona, zgnieciona, przerwana albo jej po prostu brakuje, temperatura zewnętrznej powierzchni może wyraźnie różnić się od sąsiednich fragmentów o podobnej konstrukcji i obciążeniu.

Szczególną uwagę warto zwracać na:

• zawory, kołnierze, filtry i odwadniacze,
• korpusy pomp i elementy armatury,
• połączenia odcinków izolacji,
• podpory i zawiesia rurociągów,
• przejścia przez przegrody,
• miejsca po wcześniejszych naprawach,
• fragmenty narażone na zawilgocenie lub uszkodzenia mechaniczne.

W praktyce problemem nie musi być całkowity brak izolacji. Anomalię może powodować również lokalne zmniejszenie jej grubości, pogorszenie właściwości materiału, nieszczelny płaszcz ochronny albo mostek przewodzenia ciepła przez metalowy element konstrukcyjny.

Potencjalne miejsca zwiększonych strat ciepła

Jeżeli rurociąg transportuje gorące medium, lokalnie podwyższona temperatura powierzchni może być sygnałem zwiększonego oddawania ciepła do otoczenia. Termowizja bardzo dobrze nadaje się do screeningu: pozwala szybko ustalić, które elementy warto w pierwszej kolejności objąć dokładniejszą analizą.

Nie oznacza to jednak, że z termogramu można od razu odczytać straty w kW lub MWh. Do ich oszacowania potrzebne są co najmniej informacje o geometrii elementu, temperaturze medium i otoczenia, konstrukcji i stanie izolacji, czasie pracy oraz warunkach wymiany ciepła. Termogram pomaga znaleźć miejsce i ustalić temperaturę powierzchni; bilans energetyczny wymaga kolejnego kroku obliczeniowego.

Przegrzewające się elementy i nietypowe punkty gorące

Podwyższona temperatura obudowy pompy, łożyskowania, zaworu, siłownika, wymiennika lub innego elementu może wskazywać na nietypowy stan pracy. Sama wysoka wartość nie przesądza jeszcze o awarii — część urządzeń z natury pracuje w wysokiej temperaturze. Znacznie bardziej miarodajne jest porównanie:

• z takim samym urządzeniem pracującym w podobnych warunkach,
• z wcześniejszym pomiarem tego samego elementu,
• z temperaturą wynikającą z dokumentacji lub warunków procesu,
• z innymi punktami tego samego zespołu.

W ten sposób termowizja może pomóc wytypować element do dalszej kontroli zanim podejmie się decyzję o demontażu lub naprawie.

Nierównomierna praca instalacji

Termogram może pokazać różnice pomiędzy równoległymi gałęziami, wymiennikami, odbiornikami lub odcinkami rurociągów, które teoretycznie powinny pracować podobnie. Nietypowy rozkład temperatury może być związany np. z innym przepływem, pozycją zaworu, zapowietrzeniem, odkładaniem zanieczyszczeń, nieprawidłową regulacją albo zmianą obciążenia odbiornika.

To dobry przykład sytuacji, w której obraz termowizyjny wskazuje gdzie szukać, ale nie odpowiada jeszcze co jest przyczyną. Do rozstrzygnięcia mogą być potrzebne pomiary przepływu, ciśnienia, temperatury medium przed i za elementem, odczyt automatyki lub kontrola ustawienia armatury.

Badanie termowizyjne kanałów spalinowych

W instalacjach przemysłowych termowizja może być wykorzystywana również do oceny zewnętrznych powierzchni kanałów spalinowych i gorących przewodów technologicznych. Lokalny punkt gorący na płaszczu może sugerować problem z izolacją, wykładziną ogniotrwałą, połączeniem segmentów lub inną lokalną nieciągłością ochrony cieplnej.

Nie należy jednak diagnozować uszkodzenia wyłącznie na podstawie koloru termogramu. Trzeba uwzględnić konstrukcję kanału, temperaturę i obciążenie procesu, poprzednie pomiary oraz — jeżeli anomalia jest istotna — potwierdzić stan podczas inspekcji technicznej.

Rurociągi podziemne i sieci ciepłownicze

Termowizja powierzchni terenu lub pomiary z powietrza mogą wspomagać lokalizowanie anomalii cieplnych nad przebiegiem podziemnych sieci. Jest to metoda przesiewowa, której skuteczność zależy od wielu czynników: głębokości i konstrukcji rurociągu, rodzaju nawierzchni i gruntu, temperatury otoczenia, pogody, nasłonecznienia oraz innych źródeł ciepła w pobliżu.

Współczesne badania nad analizą lotniczych obrazów termalnych sieci ciepłowniczych pokazują, że klasyczna detekcja gorących miejsc może generować zarówno wyniki fałszywie dodatnie, jak i pominięcia. Wiarygodność poprawia dopiero porównanie temperatury w osi sieci z otoczeniem i weryfikacja kontekstu. Dlatego gorący obszar nad trasą rurociągu należy traktować jako miejsce do dalszej diagnostyki, a nie automatyczne potwierdzenie wycieku.

Termogram nie jest diagnozą. Jak przejść od obserwacji do decyzji?

Największą wartość daje połączenie obrazu termowizyjnego z informacją o instalacji. Poniższe przykłady pokazują właściwy tok postępowania.

Z punktu widzenia audytora: najbezpieczniej traktować termowizję jako narzędzie do budowania hipotezy. Dobra diagnoza powstaje dopiero wtedy, gdy anomalia na termogramie zgadza się z warunkami pracy instalacji, danymi procesowymi i — tam, gdzie to potrzebne — dodatkowym pomiarem.

Emisyjność powierzchni — najczęstsze źródło błędnej temperatury

Emisyjność opisuje zdolność powierzchni do emitowania promieniowania cieplnego. Jest kluczowa przy pomiarze temperatury kamerą. Problem pojawia się szczególnie na czystych i błyszczących metalach, które mają niską emisyjność i silnie odbijają promieniowanie otoczenia.

W praktyce wypolerowany metal może na termogramie wyglądać na cieplejszy lub chłodniejszy nie dlatego, że rzeczywiście ma taką temperaturę, ale dlatego, że odbija gorący element instalacji, niebo, operatora albo inne źródło promieniowania. FLIR wskazuje, że wypolerowane powierzchnie miedziane i aluminiowe mogą mieć emisyjność poniżej 0,10, podczas gdy powierzchnie utlenione lub chropowate zwykle mają ją znacznie wyższą.

Dlatego nie powinno się automatycznie wpisywać jednej wartości emisyjności dla wszystkich elementów. Gdy potrzebny jest dokładniejszy pomiar temperatury powierzchni niskoemisyjnej, można — jeżeli warunki i bezpieczeństwo na to pozwalają — zastosować znacznik lub materiał o znanej, wysokiej emisyjności i mierzyć po ustabilizowaniu jego temperatury.

Jak warunki pomiaru wpływają na wynik?

Temperatura otoczenia i stan pracy instalacji

Porównanie ma sens wtedy, gdy wiadomo, w jakich warunkach działa instalacja. Rozruch, odstawienie, zmiana obciążenia lub chwilowa zmiana temperatury medium mogą tworzyć rozkłady temperatury, które nie występują podczas normalnej pracy ustalonej. W raporcie warto zapisać przynajmniej temperaturę otoczenia oraz podstawowe parametry procesu w chwili badania.

Wiatr, deszcz i nasłonecznienie

Wiatr zwiększa chłodzenie powierzchni, opady zmieniają jej temperaturę i własności radiacyjne, a słońce może nagrzewać element niezależnie od medium znajdującego się wewnątrz. Ma to szczególne znaczenie przy pomiarach zewnętrznych i przy ocenie rurociągów podziemnych na podstawie temperatury nawierzchni. Jeżeli celem jest porównanie kolejnych badań, warunki powinny być możliwie podobne.

Odległość, rozdzielczość i ostrość

To, że niewielki element jest widoczny na ekranie, nie oznacza jeszcze, że można dokładnie zmierzyć jego temperaturę. Wraz ze wzrostem odległości jeden piksel obejmuje coraz większy fragment obiektu. Dla dokładnego pomiaru małego celu trzeba sprawdzić parametr rozdzielczości przestrzennej i relację odległość–wielkość celu; FLIR jako praktyczną zasadę podaje co najmniej obszar 3 × 3 piksele dla mierzonego celu.

Cyfrowe powiększenie obrazu nie odzyskuje brakujących danych pomiarowych. Jeśli detal jest za mały, rozwiązaniem jest bezpieczne skrócenie odległości, użycie odpowiedniej optyki albo kamery o wyższej rozdzielczości.

Temperatura odbita, wilgotność i atmosfera

W dokładniejszych pomiarach radiometrycznych znaczenie mają również temperatura pozorna odbita, temperatura atmosfery, wilgotność względna i odległość. Dokumentacja pomiarowa FLIR wskazuje te parametry jako elementy konfiguracji pomiaru, przy czym wpływ części z nich rośnie przy większych odległościach. Jeżeli pomiar odbywa się przez okno podczerwieni lub inne medium, trzeba również uwzględnić jego transmisyjność.

Kąt obserwacji i geometria powierzchni

Błyszczący walcowy rurociąg może odbijać otoczenie w różny sposób w zależności od kąta obserwacji. Zmiana pozycji kamery i obserwacja, czy podejrzany punkt „przesuwa się” wraz z odbiciem, jest prostym sposobem wykrywania części artefaktów. Pomiar warto wykonywać możliwie powtarzalnie i dokumentować zarówno termogram, jak i zdjęcie w świetle widzialnym.

Jak prawidłowo wykonać audyt termowizyjny instalacji — krok po kroku?

Samo zebranie dużej liczby zdjęć rzadko daje dobrą odpowiedź. Znacznie lepiej rozpocząć od decyzji, którą pomiar ma wspierać.

1. Określ pytanie diagnostyczne. Czy szukamy strat na izolacji, podejrzanej nieszczelności, nierównomiernej pracy gałęzi czy przegrzewającego się elementu?
2. Zbierz dane bazowe. Schemat instalacji, medium, typowe temperatury i ciśnienia, średnice, informacje o izolacji, czas pracy i obciążenie.
3. Wybierz reprezentatywny stan pracy. Dla porównań najlepiej, aby instalacja była w możliwie ustalonym i typowym obciążeniu.
4. Zapisz warunki badania i parametry kamery. Temperatura otoczenia, warunki pogodowe, odległość, emisyjność, temperatura odbita i inne parametry istotne dla danego pomiaru.
5. Wykonaj ujęcia referencyjne. Warto mieć termogram i zdjęcie widzialne, a przy istotnych elementach także widok szerszy oraz detal.
6. Porównuj elementy porównywalne. Znacznie więcej mówi różnica pomiędzy dwoma podobnymi zaworami pracującymi pod tym samym obciążeniem niż sama informacja, że jeden z nich ma określoną temperaturę.
7. Oddziel anomalię od hipotezy. Raport powinien rozróżniać: co zmierzono, co może być przyczyną i co trzeba sprawdzić, żeby ją potwierdzić.
8. Przypisz działanie. Drobna naprawa izolacji, kontrola armatury, pomiar przepływu, diagnostyka urządzenia albo obserwacja przy kolejnym przeglądzie.
9. Po naprawie wykonaj weryfikację. Powtarzalne zdjęcie w zbliżonych warunkach pozwala sprawdzić, czy anomalia rzeczywiście zniknęła.

Jakich dodatkowych danych potrzeba do interpretacji termogramu?

W zależności od problemu przydatne mogą być:

• temperatura medium na zasilaniu i powrocie,
• ciśnienie i przepływ,
• pozycja zaworów i nastawy automatyki,
• średnica, materiał i geometria rurociągu,
• rodzaj, grubość i stan izolacji,
• czas pracy instalacji i profil obciążenia,
• dokumentacja urządzeń oraz dopuszczalne temperatury,
• pomiar kontaktowy w punkcie referencyjnym,
• historia wcześniejszych termogramów,
• dane o ubytkach medium lub bilansie sieci,
• wyniki innych metod diagnostycznych, np. pomiarów ultradźwiękowych, przepływu, ciśnienia lub inspekcji mechanicznej.

Jeżeli celem jest policzenie ekonomicznego efektu naprawy izolacji, obraz termowizyjny powinien być dopiero początkiem obliczeń. W uproszczonym schemacie:

uniknięta energia roczna [kWh/rok] = (strata mocy przed naprawą [kW] − strata mocy po naprawie [kW]) × czas pracy [h/rok]

roczna oszczędność kosztowa [zł/rok] = uniknięta energia [kWh/rok] × przyjęty koszt energii [zł/kWh]

prosty czas zwrotu [lata] = nakład inwestycyjny [zł] / roczna oszczędność kosztowa [zł/rok]

Jeżeli cena energii jest podana w zł/MWh albo zł/GJ, przed obliczeniem trzeba ujednolicić jednostki. Kluczowe jest też to, że wartości strat mocy muszą wynikać z obliczenia inżynierskiego lub odpowiednich pomiarów i danych o instalacji. Nie powinny być wyprowadzane wyłącznie z koloru powierzchni na termogramie.

Kiedy termowizja nie wystarczy?

Termowizja jest bardzo dobrym narzędziem przesiewowym, ale ma granice. Sama kamera nie powinna być jedyną podstawą do:

• określenia dokładnego strumienia wycieku,
• wyznaczenia strat energii całego elementu bez danych geometrycznych i eksploatacyjnych,
• potwierdzenia przyczyny uszkodzenia ukrytej pod izolacją,
• oceny stanu wewnętrznego rurociągu,
• stwierdzenia zgodności konstrukcji izolacji z konkretną normą lub projektem,
• podjęcia kosztownej decyzji remontowej, gdy anomalia może mieć kilka różnych przyczyn.

W takich przypadkach wynik powinien prowadzić do kolejnego, bardziej ukierunkowanego pomiaru. To właśnie ogranicza ryzyko naprawiania elementu, który na termogramie wygląda nietypowo, ale w rzeczywistości pracuje prawidłowo.

Badanie termowizyjne a audyt termowizyjny — czy to to samo?

Pojęcia są często używane zamiennie, ale praktycznie warto je rozróżnić. Badanie termowizyjne może oznaczać pojedynczą sesję pomiarową lub sprawdzenie konkretnego problemu. Audyt termowizyjny powinien mieć szerszą logikę: cel, zakres, warunki odniesienia, kryteria oceny, dokumentację anomalii, ich priorytety, weryfikację dodatkowymi danymi i zalecenia.

W przypadku instalacji przemysłowej dobrze wykonany audyt termowizyjny nie kończy się więc zestawem kolorowych zdjęć. Wynik powinien powiedzieć, które obserwacje są istotne, z czego może wynikać problem, jaka jest pewność tej interpretacji i co należy zrobić dalej.

Jak zaplanować badanie, żeby wynik był użyteczny?

Przed zleceniem pomiarów warto przygotować krótką listę informacji:

• które instalacje i urządzenia są najważniejsze kosztowo lub procesowo,
• które miejsca były wcześniej naprawiane albo sprawiały problemy,
• kiedy instalacja pracuje w typowym obciążeniu,
• jakie temperatury i przepływy są uznawane za normalne,
• czy są dostępne schematy, dane automatyki i dokumentacja izolacji,
• które anomalie wymagają decyzji natychmiastowej, a które mogą być obserwowane w czasie.

Dzięki temu badanie można przeprowadzić nie jako przypadkowy obchód z kamerą, ale jako zaplanowaną diagnostykę ukierunkowaną na konkretne decyzje techniczne.

Podsumowanie

Badania termowizyjne instalacji ciepłowniczych pozwalają szybko lokalizować miejsca, w których rozkład temperatury odbiega od oczekiwanego. Mogą ujawnić problemy z izolacją, mostki cieplne, nietypowo gorące elementy, nierównomierną pracę instalacji czy obszary wymagające sprawdzenia pod kątem nieszczelności. Ich największa wartość pojawia się jednak dopiero wtedy, gdy termogram zostanie połączony z wiedzą o procesie i dodatkowymi danymi pomiarowymi.

Jeżeli analiza ma prowadzić do decyzji inwestycyjnej lub remontowej, warto połączyć termowizję z szerszym zakresem audytów energetycznych i pomiarów oraz — w przypadku strat ciepła procesowego — z analizą możliwości odzysku ciepła. Celem nie jest wykonanie jak największej liczby zdjęć, lecz wskazanie działań, które rzeczywiście można zweryfikować technicznie i ekonomicznie.

Źródła

• ISO 18434-1:2008 — Condition monitoring and diagnostics of machines — Thermography — Part 1: General procedures
• ISO 18434-2:2019 — Condition monitoring and diagnostics of machine systems — Thermography — Part 2: Image interpretation and diagnostics
• Teledyne FLIR — Measuring temperatures
• Teledyne FLIR — How Does Emissivity Affect Thermal Imaging?
• Teledyne FLIR — How Far Can You Measure with a Thermal Camera?
• Risch T., Weidauer A., Hadavand A. — Guided Leak Detection in District Heating Networks from Aerial Thermal Imagery, ISPRS Annals, 2026
