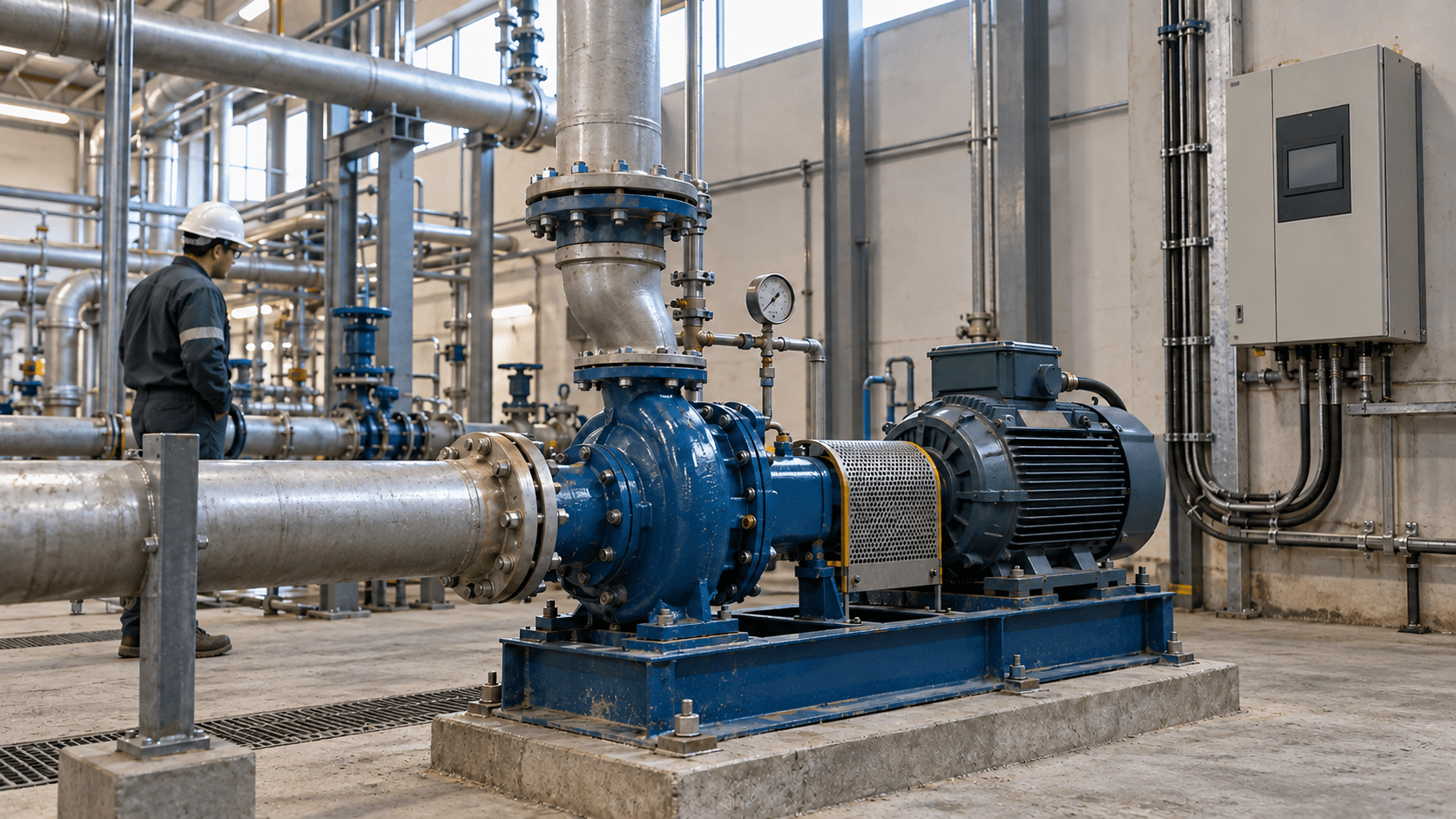

Falownik do pompy – kiedy rzeczywiście zmniejsza zużycie energii

Falownik do pompy pozwala dostosować prędkość jej silnika do zapotrzebowania instalacji. W układzie o zmiennym przepływie może zmniejszyć zużycie energii, szczególnie gdy obecnie wydajność jest ograniczana zaworem lub obejściem. Nie jest to jednak efekt automatyczny: o wyniku decydują hydraulika, wymagania procesu, sprawność urządzeń i liczba godzin pracy w poszczególnych punktach.

Przed modernizacją warto sprawdzić, ile energii pobiera cały zestaw pompa–silnik–sterowanie przy rzeczywistym obciążeniu. Dopiero porównanie wariantów dla tego samego zadania pozwala ocenić, czy falownik będzie najlepszym rozwiązaniem.

Kiedy falownik do pompy może ograniczyć zużycie energii?

Największy potencjał pojawia się w instalacjach, w których potrzebny przepływ zmienia się w czasie, a pompa przez wiele godzin pracuje ze stałą prędkością. Jeżeli nadmiar wydajności jest dławiony na zaworze albo zawracany obejściem, regulacja obrotów może ograniczyć straty energii związane z takim sterowaniem.

W pierwszej kolejności warto sprawdzić cztery sytuacje:

• Częściowo przymknięty zawór regulacyjny: instalacja przez znaczną część roku nie potrzebuje pełnej wydajności pompy.
• Stały obieg przez bypass: część tłoczonej cieczy wraca, choć proces nie wykorzystuje całego przepływu.
• Zmienne zapotrzebowanie technologiczne: na przykład chłodzenie maszyn wymaga różnych przepływów zależnie od aktualnej produkcji.
• Kilka pomp pracujących równolegle: istnieje możliwość lepszego doboru liczby pracujących jednostek i regulacji jednej lub kilku z nich.

Jeżeli wymagany przepływ i ciśnienie są praktycznie stałe, a pompa pracuje blisko optymalnego punktu, sam montaż falownika może nie dać istotnych oszczędności. Trzeba też uwzględnić jego własne straty. Zależność między metodą regulacji a poborem mocy opisuje m.in. opracowanie Departamentu Energii USA dotyczące sterowania pompami wirowymi.

Krzywa instalacji ważniejsza niż deklarowany procent oszczędności

Pompa wirowa nie pracuje w dowolnie wybranym punkcie. Jej przepływ i wysokość podnoszenia wynikają z przecięcia charakterystyki pompy z krzywą instalacji. Po zmianie prędkości obrotowej zmienia się charakterystyka pompy, ale instalacja nadal wymaga określonego ciśnienia i przepływu.

W krzywej instalacji trzeba odróżnić:

• Wysokość statyczną: wynikającą m.in. z różnicy poziomów, ciśnień w zbiornikach lub minimalnego ciśnienia wymaganego przez proces. Nie znika ona po zmniejszeniu przepływu.
• Straty przepływu: opory rurociągów, armatury i innych elementów, które zwykle maleją wraz ze spadkiem przepływu.

Dlaczego duża wysokość statyczna zmniejsza potencjał regulacji?

Załóżmy, że przy przepływie 100 m³/h instalacja wymaga łącznie 50 m wysokości podnoszenia: 20 m to część statyczna, a 30 m to straty przepływu. Jeśli straty przepływu w rozpatrywanym zakresie zmieniają się w przybliżeniu z kwadratem natężenia, przy 60 m³/h spadną do 30 × (60/100)² = 10,8 m. Instalacja nadal wymaga więc około 30,8 m, a nie 18 m otrzymanych z prostego przemnożenia całych 50 m przez 0,6².

To obliczenie objaśnia wpływ części statycznej; nie zastępuje doboru rzeczywistego punktu pracy z krzywych pompy. Przy zbyt małej prędkości pompa może w ogóle nie pokonać wymaganej wysokości statycznej. Podobne ograniczenie wskazuje Hydraulic Institute w odpowiedziach dotyczących pomp o zmiennej prędkości.

Czy dla pompy zawsze działa prawo sześcianu?

Zależności podobieństwa dla tej samej pompy mówią w uproszczeniu, że przy porównywalnych, hydraulicznie podobnych punktach przepływ jest proporcjonalny do obrotów, wysokość podnoszenia do ich kwadratu, a moc na wale do sześcianu. Są przydatne do wstępnej analizy, lecz nie oznaczają, że spadek obrotów o 20% obniży pobór energii elektrycznej instalacji o 49%.

Takie uproszczenie pomija wysokość statyczną, przesunięcie punktu pracy, zmiany sprawności pompy i silnika, straty falownika oraz ograniczenia technologiczne. Rzeczywisty efekt oblicza się dla całego układu i jego czasu pracy, a nie z samej częstotliwości zasilania silnika.

Jak oszacować oszczędność energii po zastosowaniu falownika?

Analizę trzeba wykonać dla tego samego wymaganego zadania: przepływu, ciśnienia, temperatury, jakości medium i warunków produkcji. Porównanie dwóch różnych ilości przetłoczonej cieczy może wykazać mniejsze zużycie, ale nie musi oznaczać poprawy efektywności.

1. Zbierz profil zapotrzebowania: ustal, ile godzin rocznie instalacja pracuje przy poszczególnych przepływach oraz jakie ciśnienie musi być wtedy zachowane.
2. Zmierz stan obecny: rejestruj równocześnie przepływ, ciśnienie po stronie ssawnej i tłocznej, pozycję zaworów, czas pracy oraz czynną moc elektryczną pobieraną z sieci.
3. Wyznacz wariant po zmianie: na krzywych producenta sprawdź możliwe punkty pracy i ograniczenia pompy; uwzględnij sprawność silnika oraz falownika przy częściowym obciążeniu.
4. Policz energię w każdym trybie: pomnóż moc pobieraną z sieci przez liczbę godzin i zsumuj wyniki dla całego roku. Uwzględnij również istotne urządzenia pomocnicze.
5. Porównaj alternatywy i koszty: rozpatrz nie tylko zakup i montaż napędu, ale też automatykę, pomiary, przestój, serwis oraz koszty eksploatacyjne.

Przykład obliczenia dla pompy pracującej 6000 godzin rocznie

Rozważmy modelowy układ z regulacją zaworową, w którym zapotrzebowanie na przepływ zmienia się w ciągu roku. W poniższej tabeli przyjęto ilustracyjne moce elektryczne pobierane z sieci przez układ przed modernizacją i po zastosowaniu falownika. Przepływ wymagany przez proces pozostaje taki sam w porównywanych wariantach.

W tym scenariuszu różnica wynosi 78 000 kWh/rok, czyli około 31%. Przy pełnym przepływie pobór mocy po zmianie jest nawet nieco wyższy, ponieważ falownik także powoduje straty. Oszczędności powstają przede wszystkim podczas pracy z częściowym obciążeniem.

Wartości w tabeli są założeniami służącymi pokazaniu metody, nie prognozą dla konkretnego zakładu. W rzeczywistym projekcie trzeba je wyznaczyć na podstawie pomiarów i charakterystyk. Podejście oparte na pomiarach mocy, przepływu i czasu pracy jest zgodne z logiką wytycznych pomiaru i weryfikacji oszczędności FEMP, wersja 5.0.

Dobór falownika do pompy przemysłowej: ograniczenia techniczne

Minimalny przepływ i bezpieczny zakres pracy pompy

Nie każda prędkość jest dopuszczalna. Producent pompy określa ograniczenia przepływu, prędkości i stabilnej pracy, a także charakterystyki sprawności oraz wymaganą nadwyżkę antykawitacyjną (NPSHr). Długotrwała praca z bardzo małym przepływem może powodować przegrzewanie medium, recyrkulację wewnętrzną, drgania lub przyspieszone zużycie elementów.

Projekt powinien uwzględniać minimalny przepływ ciągły, obszar pracy zalecanej wokół punktu najwyższej sprawności oraz odpowiednią różnicę między nadwyżką antykawitacyjną dostępną w instalacji (NPSHa) a wymaganą przez pompę (NPSHr) w całym zakresie regulacji. Pojęcia te są zdefiniowane w bazie terminów Hydraulic Institute. W przypadku kilku pomp równoległych trzeba ponadto sprawdzić ich współpracę przy zmianie liczby uruchomionych jednostek.

Silnik, falownik i instalacja elektryczna

Sam napis „30 kW” na silniku i przemienniku nie potwierdza poprawnego doboru. Należy sprawdzić rzeczywisty prąd silnika, dopuszczalny prąd falownika po uwzględnieniu temperatury otoczenia i sposobu zabudowy, wymagane przeciążenia oraz zakres pracy przy małej prędkości. Przy niskich obrotach własne chłodzenie silnika może być mniej skuteczne.

Znaczenie mają również izolacja uzwojeń, prądy łożyskowe, długość i ekranowanie przewodu silnikowego, kompatybilność elektromagnetyczna oraz ewentualne filtry wyjściowe. Dobór komponentów i środków ochrony zależy od dokumentacji konkretnych urządzeń. Szerzej opisujemy to w artykule o doborze falownika do silnika przemysłowego.

Regulacja ciśnienia, przepływu i praca bez zapotrzebowania

Falownik powinien reagować na rzeczywistą potrzebę instalacji. W zależności od procesu sterowanie może utrzymywać przepływ, ciśnienie różnicowe, poziom w zbiorniku albo inną wielkość. Ważne jest miejsce montażu czujnika i wartość zadana: nadmierne ciśnienie utrzymywane przez całą dobę może ograniczyć oczekiwane oszczędności.

Podczas konfiguracji należy ustalić minimalną i maksymalną prędkość, rampy rozruchu i zatrzymania, reakcję na suchobieg, zanik sygnału, przekroczenie ciśnienia oraz pracę przy braku odbioru. Wybrane funkcje pompowe, takie jak wykrywanie braku przepływu i tryb uśpienia, opisuje poradnik projektowy Danfoss VLT AQUA Drive. Ich dostępność i nastawy trzeba potwierdzić dla wybranego modelu.

Co powinny objąć projekt, nastawy i odbiór modernizacji?

Ocena efektywności nie kończy się na uruchomieniu silnika przez przemiennik. Zakres prac warto podzielić na kolejne etapy:

1. Diagnoza: inwentaryzacja pompy, silnika, armatury, automatyki i zabezpieczeń; potwierdzenie wymagań procesu oraz profilu pracy.
2. Obliczenia hydrauliczne: wyznaczenie krzywej instalacji i punktów pracy przy różnych przepływach, z oceną minimalnego przepływu i warunków ssania.
3. Weryfikacja elektryczna: dobór przemiennika, okablowania, zabezpieczeń, chłodzenia, filtrów i sposobu współpracy z automatyką.
4. Uruchomienie: nastawy regulatora, granic prędkości, ramp, alarmów i trybów awaryjnych, a w układzie wielopompowym także sekwencji załączania.
5. Odbiór: pomiary mocy czynnej na zasilaniu, przepływu i ciśnienia w reprezentatywnych trybach oraz kontrola stabilności, drgań i temperatury.

Po modernizacji warto porównać energię przed i po zmianie przy porównywalnej ilości wykonanej pracy. Sam spadek wskazania częstotliwości na falowniku nie jest dowodem oszczędności. Jeżeli wynik ma stanowić podstawę decyzji inwestycyjnej lub rozliczenia efektu, pomocny może być audyt efektywności energetycznej konkretnego przedsięwzięcia.

Kiedy lepsza może być wymiana pompy lub zmiana hydrauliki?

Falownik nie naprawi wszystkich błędów instalacji. Przed jego zakupem warto rozważyć inne działania, zwłaszcza gdy:

• pompa jest przewymiarowana, a jej punkt pracy przez większość czasu daleko odbiega od zakresu zalecanego przez producenta — możliwa jest korekta wirnika lub dobór innej pompy;
• duże straty powodują niedobrane rurociągi, filtry lub armatura — najpierw należy ocenić hydraulikę;
• proces wymaga stałego przepływu — bardziej uzasadnione może być inne rozwiązanie niż ciągła regulacja obrotów;
• pracuje kilka pomp — właściwe sekwencjonowanie i dobór ich liczby mogą poprawić wynik bez regulowania każdej jednostki;
• pompa przez większość czasu nie jest potrzebna — ograniczenie godzin pracy może być ważniejsze od zmniejszania prędkości.

Takie warianty należy porównać na tej samej podstawie technicznej i ekonomicznej, uwzględniając niezawodność i wymagania produkcji. Podejście do doboru oraz kosztów całego cyklu życia przedstawia poradnik Europump i Hydraulic Institute o kosztach użytkowania układów pompowych.

Jak przygotować ocenę konkretnego układu pompowego?

Na początku nie trzeba mieć kompletu pomiarów. Przydatne będą: oznaczenia pompy i silnika, ich charakterystyki, schemat instalacji, dostępne dane o przepływie i ciśnieniu, pomiary mocy, informacje o zaworach i bypassach oraz przybliżony harmonogram pracy.

Wniosek praktyczny: falownik do pompy warto rozważyć, gdy instalacja rzeczywiście potrzebuje zmiennej wydajności i istnieje możliwość bezpiecznego ograniczenia prędkości. O wyborze decyduje porównanie energii pobieranej z sieci i parametrów procesu w całym profilu pracy, a nie uniwersalna obietnica procentowych oszczędności.

Jeśli rozważasz taką modernizację w zakładzie, opisz układ i prześlij posiadane dane na audytor@energytrend.pl. Na ich podstawie można wstępnie określić, jakie obliczenia, pomiary i warianty warto sprawdzić przed podjęciem decyzji.
