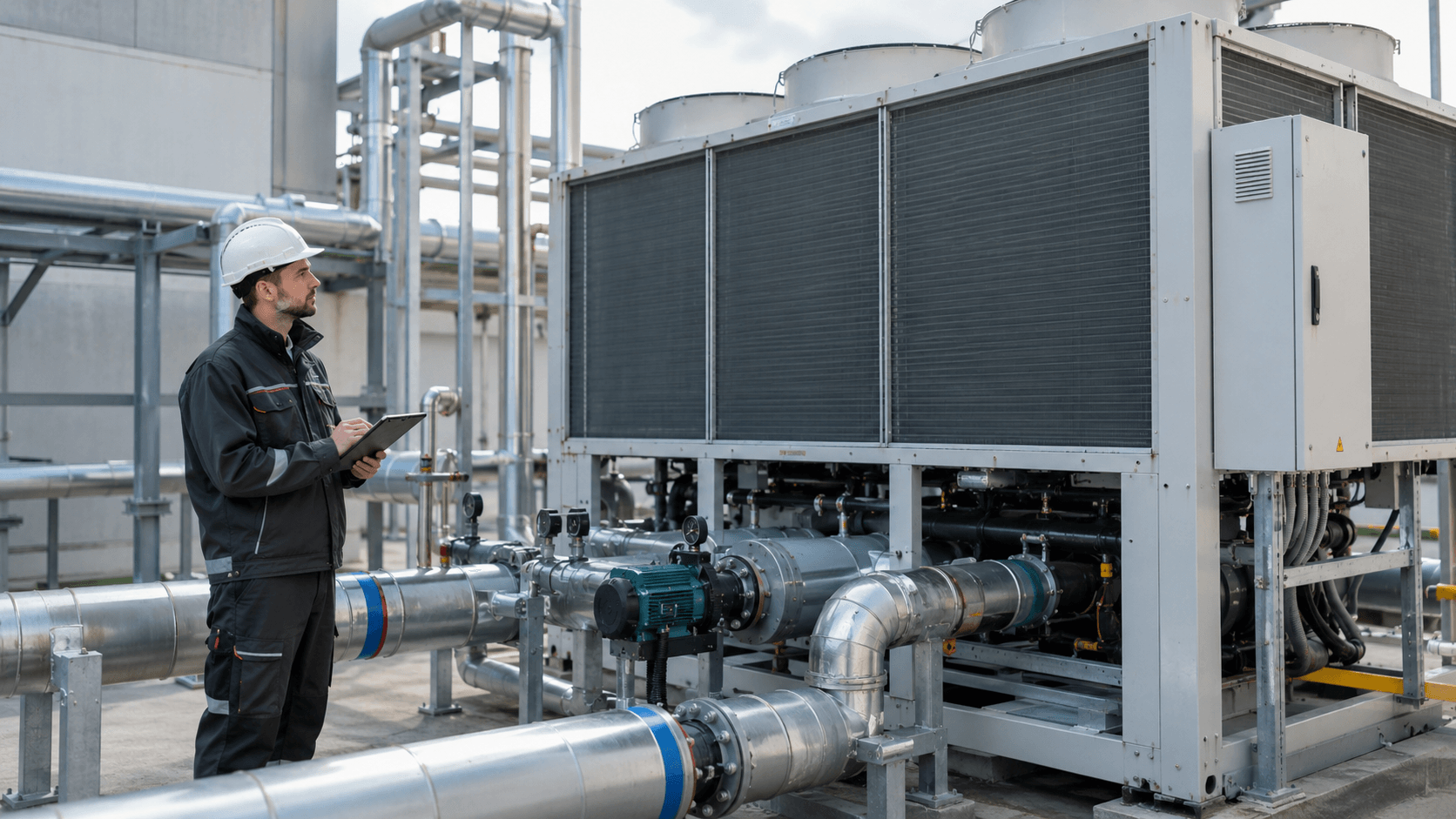

Agregat chłodniczy przemysłowy powinien zapewnić wymaganą temperaturę procesu nie tylko w punkcie katalogowym, lecz także podczas szczytowego i częściowego obciążenia. Dlatego przed wyborem urządzenia trzeba ustalić profil zapotrzebowania na chłód, parametry czynnika oraz warunki odprowadzania ciepła. Dopiero na tej podstawie można porównać moc, sprawność i koszty eksploatacji różnych rozwiązań.
Ile mocy chłodniczej naprawdę potrzebuje proces?
Moc chłodnicza to ilość ciepła odbieranego z procesu w jednostce czasu, wyrażana najczęściej w kW. Nie jest tym samym co moc elektryczna sprężarki ani zużycie energii w kWh. W zakładzie produkcyjnym zapotrzebowanie na chłód zmienia się wraz z liczbą pracujących maszyn, taktem produkcji, temperaturą surowca i godzinami pracy.
Punktem wyjścia powinien być bilans ciepła dla rzeczywistych odbiorników. Należy uwzględnić m.in. ciepło oddawane przez maszyny, schładzanie produktu lub medium, zyski ciepła z otoczenia oraz odbiory występujące równocześnie. Suma mocy znamionowych odbiorników nie musi odpowiadać obciążeniu jednoczesnemu. Nie należy jednak przyjmować współczynnika jednoczesności bez znajomości procesu.
Obliczenie mocy na podstawie przepływu i temperatur
Jeżeli chłód przekazywany jest wodą w obiegu zamkniętym, chwilową moc cieplną można oszacować z zależności:
Q̇ = ρ × V̇ × cₚ × ΔT
gdzie ρ oznacza gęstość cieczy [kg/m³], V̇ — strumień objętości [m³/s], cₚ — ciepło właściwe [kJ/(kg·K)], a ΔT — różnicę temperatur między powrotem a zasilaniem [K]. Po zastosowaniu tych jednostek wynik otrzymujemy w kW.
Przyjmijmy przykładowo wodę, przepływ 20 m³/h, temperaturę powrotu 12°C i zasilania 7°C. Dla orientacyjnego obliczenia przyjmujemy ρ = 1 000 kg/m³ oraz cₚ = 4,18 kJ/(kg·K):
Q̇ ≈ 1 000 × (20/3 600) × 4,18 × (12 − 7) = 116,1 kW.
To moc odebrana z wody w chwili pomiaru, nie automatycznie moc maksymalna potrzebna przez cały rok. Aby wyznaczyć moc do doboru urządzenia, trzeba jeszcze sprawdzić największe rzeczywiste obciążenie, rozruchy i planowany wzrost produkcji. Pomiar przepływu oraz obu temperatur powinien obejmować ten sam obieg i ten sam przedział czasu. Przy mieszaninach wody z glikolem należy zastosować właściwą dla składu i temperatury gęstość oraz pojemność cieplną — użycie parametrów czystej wody zafałszuje wynik.
Metodę bilansu z przepływu i różnicy temperatur opisuje również materiał techniczny Atlas Copco dotyczący doboru agregatów przemysłowych.
Dlaczego moc katalogowa nie zawsze oznacza moc dostępną w zakładzie?
Wartość „150 kW” na karcie urządzenia ma sens tylko wraz z warunkami, dla których została określona. Znaczenie mają przede wszystkim temperatura cieczy wychodzącej z parownika, temperatura otoczenia albo wody zasilającej skraplacz, rodzaj i stężenie płynu oraz wymagany przepływ.
Przykładowo producent jednej z serii agregatów podaje warunki odniesienia 35/12/7, czyli 35°C powietrza zewnętrznego oraz 12°C/7°C na wejściu i wyjściu parownika. Jest to przykład punktu oceny konkretnego urządzenia, a nie uniwersalny punkt pracy każdej instalacji (karta serii TCX Atlas Copco).
| Parametr do porównania | Dlaczego wpływa na decyzję? |
|---|---|
| Temperatura zasilania i powrotu cieczy | Niższa wymagana temperatura zasilania może ograniczyć wydajność i pogorszyć sprawność agregatu. |
| Temperatura i rodzaj medium po stronie skraplacza | Decydują o warunkach oddawania ciepła; wydajność trzeba potwierdzić dla skrajnych warunków lokalnych. |
| Udział glikolu i jego temperatura | Zmienia właściwości cieplne, lepkość, opory przepływu i parametry wymiennika. |
| Strumień cieczy i dopuszczalny spadek ciśnienia | Muszą być zgodne z wymaganiami parownika i możliwościami pomp. |
| Zakres modulacji oraz minimalny przepływ | Określają stabilność działania przy małym obciążeniu. |
| Dostępna moc elektryczna i warunki zabudowy | Mogą wykluczyć wariant, mimo odpowiedniej mocy chłodniczej w katalogu. |
Do porównania ofert trzeba żądać wydajności chłodniczej i poboru mocy w tym samym, wymaganym punkcie pracy. Jeżeli oferent pokazuje tylko moc nominalną, należy poprosić o korektę z programu doborowego lub dokumentację producenta dla parametrów instalacji. Szczególnie istotne jest potwierdzenie zachowania urządzenia w najwyższej temperaturze otoczenia przewidzianej do projektowania.
EER, SEPR i zużycie energii — których danych używać?
EER (Energy Efficiency Ratio) wyraża stosunek mocy chłodniczej do mocy elektrycznej pobieranej w określonych warunkach chłodzenia. Przykładowo EER = 4 oznacza, że przy określonej granicy bilansu urządzenie dostarcza 4 kW chłodu na 1 kW poboru elektrycznego. Nie oznacza to jednak, że utrzyma taką sprawność w każdej temperaturze i przy każdym obciążeniu.
SEPR (Seasonal Energy Performance Ratio) uwzględnia standardowy profil zmiennych warunków i obciążeń właściwy dla agregatów procesowych. Jest użyteczny przy ocenie urządzeń, ale nie stanowi prognozy zużycia energii dla konkretnej fabryki. Zakład może mieć inną liczbę godzin, inną temperaturę chłodu oraz inną częstość obciążeń częściowych niż profil referencyjny.
Zasady pomiaru i porównywania sprawności opisują normy EN 14511 i EN 14825. Program Eurovent Certified Performance dla agregatów chłodniczych pozwala sprawdzić niezależnie oceniane parametry urządzeń objętych certyfikacją. W porównaniu ofert należy też określić, jakie odbiorniki energii wchodzą do deklarowanego poboru: np. wentylatory skraplacza, pompę zintegrowaną czy urządzenia pomocnicze. Nie wolno drugi raz dodawać mocy urządzenia, która już została uwzględniona we wskaźniku.
Praca przy częściowym obciążeniu, rezerwa i liczba agregatów
Wiele instalacji chłodniczych przez znaczną część roku pracuje poniżej obciążenia szczytowego. Duży agregat może pokrywać maksimum, ale przy małym odbiorze chłodu często włączać i wyłączać sprężarkę, jeżeli nie potrafi dostatecznie obniżyć wydajności. To może powodować wahania temperatury i straty wynikające z taktowania.
Przed wyborem warto porównać:
- minimalną stabilną moc chłodniczą i sposób jej regulacji dla konkretnej temperatury zasilania;
- sprawność i pobór elektryczny dla kilku najczęstszych poziomów obciążenia;
- wymagany minimalny przepływ przez parownik, pojemność wodną i warunki stosowania bufora;
- możliwość zastosowania dwóch lub kilku mniejszych jednostek zamiast jednej;
- wymagania ciągłości procesu — czy potrzebna jest pełna rezerwa N+1, częściowa rezerwa czy dopuszczalny jest czasowy spadek wydajności.
Rezerwa mocy nie jest uniwersalnym procentem doliczanym do wyniku. Powinna wynikać z niepewności bilansu, warunków obliczeniowych, planowanych zmian produkcji i skutków postoju. Rezerwa niezawodnościowa jest innym zagadnieniem niż zapas wydajności jednej jednostki. Dwa agregaty mogą poprawić elastyczność pracy, lecz wymagają analizy sterowania, przepływów i kosztów utrzymania.
Liczy się również pompa, skraplacz i odprowadzanie ciepła
Agregat nie pracuje sam. Energia elektryczna jest zużywana także przez pompy obiegowe, wentylatory, chłodnie wentylatorowe lub pompy wody skraplacza — zależnie od konstrukcji źródła chłodu. Dlatego dobór na podstawie samego EER jednostki nie wystarczy do oceny zużycia całego układu.
Wariant chłodzony powietrzem wymaga uwzględnienia temperatury powietrza przy skraplaczu, miejsca montażu i możliwości swobodnego przepływu powietrza. Wariant chłodzony wodą może pracować przy innych warunkach skraplania, ale ma dodatkowy obieg i urządzenia do odprowadzania ciepła. Porównanie jest uczciwe dopiero po uwzględnieniu energii wszystkich elementów nieobjętych deklarowanym poborem agregatu oraz wymagań eksploatacyjnych.
W zakładach o odpowiednio wysokiej temperaturze wymaganej cieczy i długim czasie pracy w chłodnych porach roku warto sprawdzić możliwość free coolingu. Nie należy jednak zakładać jego opłacalności bez policzenia godzin, temperatur, oporów hydraulicznych i zużycia energii pomocniczej. Szersze możliwości poprawy efektywności całego systemu opisujemy w materiale o chłodnictwie przemysłowym.
Jeżeli ciepło odprowadzane ze skraplacza może być wykorzystane w zakładzie, warto zbadać również odzysk ciepła w przemyśle. To odrębna decyzja inwestycyjna: wymagane są jednoczesność pracy źródła i odbiornika oraz zgodność temperatur.
Jak porównać dwie oferty dla rzeczywistego profilu pracy?
Załóżmy, że zakład potrzebuje 100 kW chłodu przez 1 000 godzin rocznie oraz 50 kW przez kolejne 3 000 godzin. Obydwa analizowane warianty spełniają osobno sprawdzony wymóg mocy maksymalnej. Przedstawione poniżej wartości EER są przykładowymi założeniami do obliczenia, a nie parametrami konkretnych produktów. Przyjmujemy również, że oba agregaty mają porównywalne warunki pracy, a ich EER nie obejmuje tej samej zewnętrznej pompy o stałym poborze 3 kW.
| Parametr | Wariant A | Wariant B |
|---|---|---|
| EER przy obciążeniu 100 kW | 3,2 | 3,0 |
| EER przy obciążeniu 50 kW | 3,8 | 4,5 |
| Energia elektryczna całego układu w obu okresach | ok. 82 724 kWh/rok | ok. 78 667 kWh/rok |
Roczną energię obliczamy dla każdego przedziału ze wzoru: E = (Q̇ / EER + Pₚₒₘₚᵧ) × t, a następnie sumujemy wyniki. Dla wariantu A:
Eₐ = (100/3,2 + 3) × 1 000 + (50/3,8 + 3) × 3 000 ≈ 82 724 kWh/rok.
Dla wariantu B:
Eᵦ = (100/3,0 + 3) × 1 000 + (50/4,5 + 3) × 3 000 ≈ 78 667 kWh/rok.
W tym modelu wariant B zużywa około 4 057 kWh/rok mniej, mimo że ma niższy EER przy wyższym z dwóch analizowanych obciążeń. Pokazuje to, dlaczego nie warto wybierać agregatu wyłącznie według jednego wskaźnika katalogowego. W rzeczywistej analizie trzeba ponadto uwzględnić temperatury otoczenia w poszczególnych okresach, rozruchy, postoje, modulację i wszystkie urządzenia pomocnicze. Jeśli oferenci stosują różne granice pomiaru EER, takiego porównania nie wolno wykorzystywać bez ich ujednolicenia.
Jakie dane zebrać przed zapytaniem ofertowym?
Wstępną kwalifikację można rozpocząć od danych już dostępnych w utrzymaniu ruchu. Pomiarów nie trzeba wykonywać „na zapas”, ale braki mają znaczenie: bez profilu obciążeń i warunków granicznych nie da się rzetelnie ocenić zarówno mocy, jak i zużycia energii.
| Dane | Minimalny zakres | Co pomagają ustalić? |
|---|---|---|
| Profil chłodu | Moce minimalne, typowe i szczytowe; godziny oraz zmiany produkcyjne | Wielkość źródła i pracę częściową |
| Temperatury procesu | Wymagane zasilanie, powrót, tolerancja i zmiany w cyklu | Warunki doboru i stabilność produktu |
| Medium i hydraulika | Woda lub glikol, stężenie, przepływ, opory, ciśnienie | Parametry parownika i pomp |
| Warunki otoczenia | Temperatura projektowa powietrza lub wody skraplacza, lokalizacja | Moc w krytycznym punkcie i odprowadzanie ciepła |
| Istniejące urządzenia | Karty, alarmy, liczniki energii, nastawy, godziny i awarie | Punkt odniesienia i możliwe ograniczenia |
| Wymogi eksploatacyjne | Praca ciągła, dopuszczalny przestój, rezerwa, plany rozbudowy | Wariant jednej lub wielu jednostek |
Jeśli agregat już pracuje, szczególnie wartościowe są równoczesne pomiary przepływu, temperatur i poboru energii elektrycznej w typowych oraz szczytowych warunkach. Na ich podstawie można określić faktyczną moc chłodniczą, ocenić sprawność całego źródła i przygotować porównywalne zapytanie. W przypadku modernizacji, której celem jest zmniejszenie zużycia energii, szersze rozliczenie wariantów może być przedmiotem audytu efektywności energetycznej.
Normy i wymagania, o których warto pamiętać
Dane znamionowe i sezonowe warto weryfikować w dokumentacji sporządzonej według odpowiednich metod badań, w szczególności EN 14511 (ocena parametrów pracy) i EN 14825 (obciążenie częściowe i ocena sezonowa). Są to metody technicznego porównywania urządzeń, a nie zamiennik profilu chłodu konkretnego zakładu. Dodatkowe informacje o metodach badań zawiera brytyjska specyfikacja Energy Technology List. Jest to źródło techniczne, a nie zbiór wymagań prawnych obowiązujących w Polsce.
W Unii Europejskiej zastosowanie wymogów ekoprojektu zależy od rodzaju i przeznaczenia urządzenia: m.in. rozporządzenie (UE) 2016/2281 obejmuje określone wysokotemperaturowe agregaty procesowe, a rozporządzenie (UE) 2015/1095 dotyczy m.in. wybranych agregatów procesowych średnio- i niskotemperaturowych. Przed zamówieniem trzeba prawidłowo zaklasyfikować urządzenie, a nie przypisywać wszystkim chillerom jednego zestawu progów.
Oddzielnie trzeba skontrolować rodzaj czynnika chłodniczego i ograniczenia dotyczące konkretnego urządzenia na gruncie rozporządzenia (UE) 2024/573 o fluorowanych gazach cieplarnianych. Samo stwierdzenie „czynnik zgodny z F-gazami” nie zastępuje sprawdzenia dat, kategorii mocy, wyjątków i dokumentacji produktu.
Od czego zacząć decyzję o zakupie lub modernizacji?
Najpierw potwierdź zapotrzebowanie na chłód w czasie i temperaturę wymaganą przez proces. Następnie poproś oferentów o moc i pobór elektryczny w tych samych punktach pracy, wraz z charakterystyką częściowego obciążenia i wyszczególnieniem urządzeń pomocniczych. Dopiero po takim zestawieniu oceniaj wariant jednej lub kilku jednostek, rezerwę i koszt energii.
