Bateria kondensatorów służy przede wszystkim do ograniczania poboru mocy biernej indukcyjnej z sieci. W zakładzie przemysłowym o jej skuteczności decydują jednak nie tylko kilowary (kvar) zapisane na tabliczce, ale też zmienność obciążenia, wielkość stopni, harmoniczne i prawidłowe sterowanie. Przed zakupem warto ustalić, jaką moc urządzenie powinno załączać w poszczególnych warunkach pracy i czy sieć pozwala na bezpieczne zastosowanie zwykłej baterii.
Kiedy bateria kondensatorów ma sens?
Kondensatory wytwarzają lokalnie moc bierną pojemnościową, która równoważy część mocy biernej indukcyjnej pobieranej przez odbiorniki. Dzięki temu przez punkt zasilania może przepływać mniejsza moc bierna indukcyjna. Nie oznacza to jednak, że bateria zmniejszy o taką samą wartość zużycie energii czynnej mierzone w kWh. Może natomiast ograniczyć prąd w części toru zasilania i związane z nim straty, zależnie od miejsca montażu oraz obciążenia.
Typowym powodem rozważenia baterii są silniki indukcyjne, transformatory i inne odbiorniki o charakterze indukcyjnym. Jeżeli obciążenia pracują w sposób zmienny, zwykle potrzebna jest bateria automatyczna, w której regulator dołącza odpowiednią liczbę stopni. Przy niemal stałym zapotrzebowaniu na moc bierną możliwe bywa rozwiązanie nieregulowane, ale wymaga ono oceny pracy przy minimalnym obciążeniu.
Bateria kondensatorów nie jest uniwersalnym lekarstwem na każdą opłatę za energię bierną. Jeżeli problem dotyczy oddawania mocy biernej pojemnościowej do sieci, dodatkowe kondensatory mogą pogorszyć sytuację. Dlatego najpierw trzeba rozdzielić charakter poboru, a dopiero potem dobrać urządzenie. Podstawy rodzajów mocy biernej opisujemy szerzej w artykule o kompensacji mocy biernej.
Jak dobrać moc baterii kondensatorów?
Dobór baterii kondensatorów należy oprzeć na zmienności mocy czynnej P i mocy biernej Q, a nie wyłącznie na mocy transformatora, pojedynczej fakturze czy sumie mocy silników. Faktury pokazują skalę i rodzaj rozliczanej energii biernej, ale nie wyjaśniają, kiedy potrzebna jest konkretna liczba kvar. Pomocne są dane z analizy faktury dystrybucyjnej, uzupełnione rejestracją parametrów elektrycznych.
Jakich danych potrzeba przed doborem?
- Profil P i Q w czasie: przynajmniej reprezentatywne dni i zmiany produkcyjne, z uwzględnieniem rozruchów, postojów, weekendów oraz pracy przy małym obciążeniu. Profil 15-minutowy może pomóc w rozpoznaniu trendu, lecz nie zawsze pokazuje szybkie zmiany wymagające częstszego próbkowania.
- Znak i sposób wyznaczania Q: należy odróżnić pobór indukcyjny od oddawania pojemnościowego. Przy przebiegach odkształconych trzeba sprawdzić definicje wielkości stosowane w analizatorze i regulatorze.
- Parametry sieci: napięcie, moce zwarciowe lub dane transformatora, schemat rozdzielni, miejsce planowanego przyłączenia, istniejące zabezpieczenia.
- Harmoniczne napięcia i prądu: co najmniej poziomy i istotne rzędy harmonicznych w różnych stanach pracy. Sam udział falowników lub prostowników w mocy zainstalowanej nie zastępuje oceny ryzyka rezonansu.
- Warunki eksploatacji: temperatura, wentylacja, zapylenie, miejsce na rozdzielnicę, dostęp serwisowy, istniejący regulator i sposób prowadzenia przekładników prądowych.
Dobrze przygotowany pomiar powinien objąć stany, które mają znaczenie dla doboru. Metody pomiaru jakości energii, w tym harmonicznych, opisuje IEC 61000-4-30:2025; norma dotyczy metodyki pomiarowej, a nie podaje uniwersalnej mocy baterii do zastosowania w każdym zakładzie.
Obliczenie orientacyjne a rzeczywisty dobór
Dla uproszczonego przypadku przebiegów sinusoidalnych i ustalonego obciążenia zapotrzebowanie na kompensację można oszacować wzorem: Qc = P × (tg φ₁ − tg φ₂), gdzie P jest mocą czynną, a φ₁ i φ₂ odpowiadają stanowi przed kompensacją i zakładanemu stanowi po niej. Jest to zależność do wstępnej oceny, a nie samodzielny projekt baterii. Taki sposób obliczeń przedstawia również Electrical Installation Guide firmy Schneider Electric.
Przykład obliczeniowy. Rozważmy dwa hipotetyczne stany pracy zakładu. Na potrzeby porównania przyjmijmy, że po kompensacji moc bierna indukcyjna nie powinna przekraczać 0,30 mocy czynnej. W rzeczywistym zakładzie poziom docelowy należy ustalić na podstawie parametrów instalacji i zasad rozliczeń.
| Parametr | Produkcja | Małe obciążenie |
|---|---|---|
| Moc czynna P | 200 kW | 60 kW |
| Moc bierna indukcyjna przed kompensacją Q | 120 kvar | 30 kvar |
| Orientacyjny docelowy poziom Q = 0,30 × P | 60 kvar | 18 kvar |
| Wynikająca różnica Qc | 60 kvar | 12 kvar |
Przy pełnej produkcji potrzebna byłaby w tym modelu kompensacja około 60 kvar, natomiast przy mniejszym obciążeniu — zaledwie 12 kvar. Stałe załączenie 60 kvar przy drugim stanie dałoby wynik Q = 30 − 60 = −30 kvar, a więc nadwyżkę o charakterze pojemnościowym. To prosty przykład, dlaczego mocy całkowitej baterii nie należy utożsamiać z mocą, która ma pracować bez przerwy.
Stopnie baterii kondensatorów i nastawy regulatora
Bateria automatyczna dzieli całkowitą moc na przełączane sekcje, nazywane stopniami. Regulator ocenia zapotrzebowanie i załącza lub odłącza stopnie tak, aby utrzymać przyjęty cel bez częstego przełączania i bez przekompensowania. Liczy się więc nie tylko suma kvar, lecz również moc najmniejszego stopnia oraz dostępne kombinacje.
W przykładzie modelowym można rozważyć cztery stopnie o mocach użytkowych przy napięciu pracy 10 + 10 + 20 + 20 kvar. Dla stanu produkcyjnego dostępne jest 60 kvar, a przy małym obciążeniu jeden stopień 10 kvar daje resztkowe Q = 20 kvar zamiast 18 kvar. Rzeczywisty układ stopni, sposób ich wykorzystania i nastawy trzeba jednak sprawdzić na całym profilu, a nie na dwóch punktach przykładowych.
Na działanie układu szczególnie wpływają:
- Lokalizacja i biegunowość przekładnika prądowego: regulator musi mierzyć właściwy prąd całej części instalacji, którą ma kompensować; błędny pomiar może prowadzić do niewłaściwej reakcji.
- Przekładnia, sposób pomiaru napięcia i nastawa celu: muszą odpowiadać rzeczywistemu układowi zasilania oraz instrukcji regulatora.
- Czas zwłoki i rozładowania kondensatorów: stopnia nie należy ponownie załączać przed upływem czasu wymaganego przez producenta; zbyt częste łączenia obciążają aparaturę.
- Właściwy aparat łączeniowy: styczniki do baterii kondensatorów i układy ograniczające prądy załączeniowe dobiera się do warunków pracy, a nie jak do zwykłego obciążenia rezystancyjnego.
- Nadzór stopni: alarmy, liczba operacji i rzeczywista moc dostępna na każdym stopniu powinny być sprawdzalne podczas serwisu.

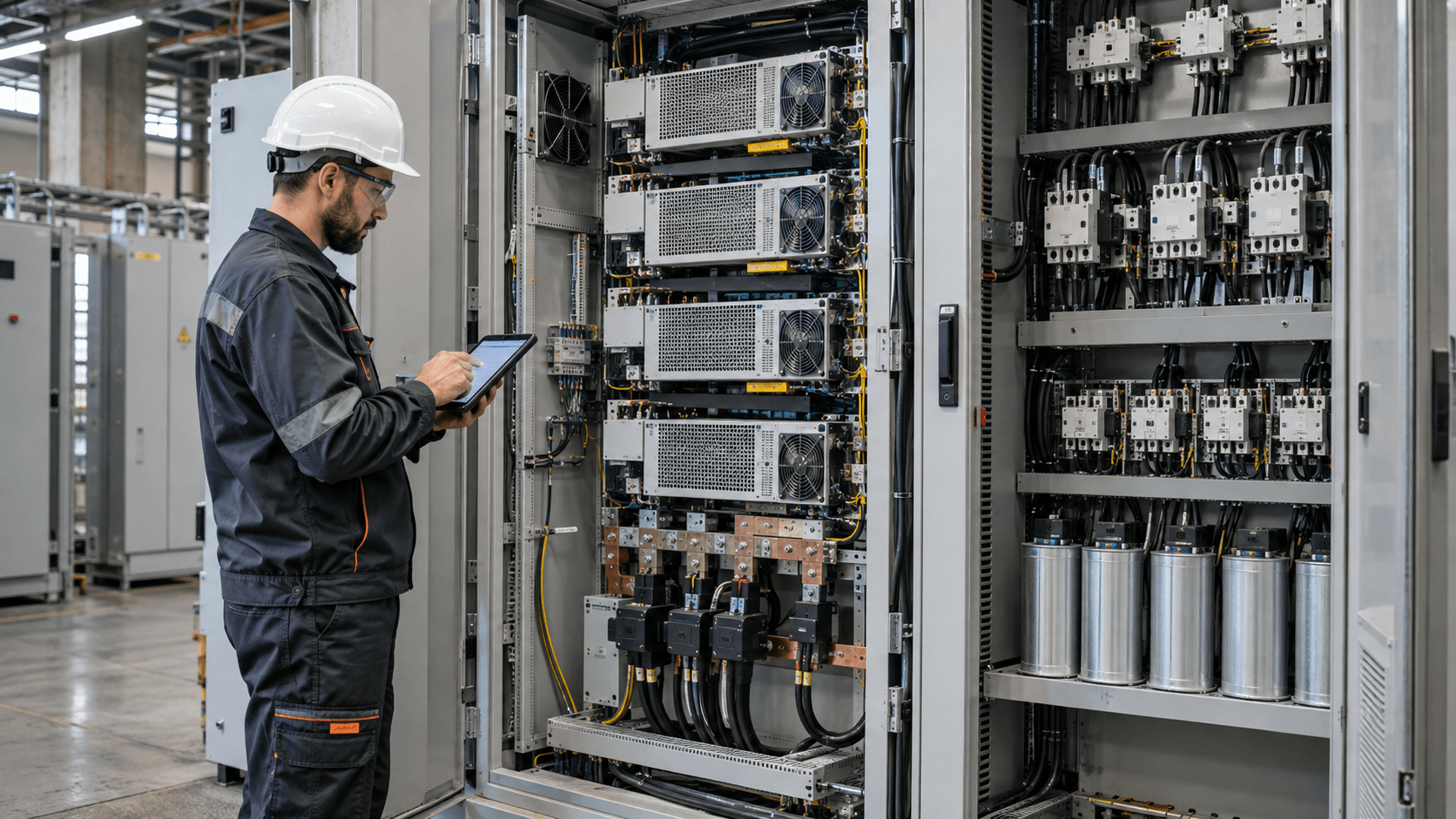

Jeżeli zapotrzebowanie zmienia się szybciej, niż układ stycznikowy może bezpiecznie nadążać, sam dobór drobniejszych stopni nie musi wystarczyć. To sygnał do oceny innej technologii sterowania lub kompensacji.

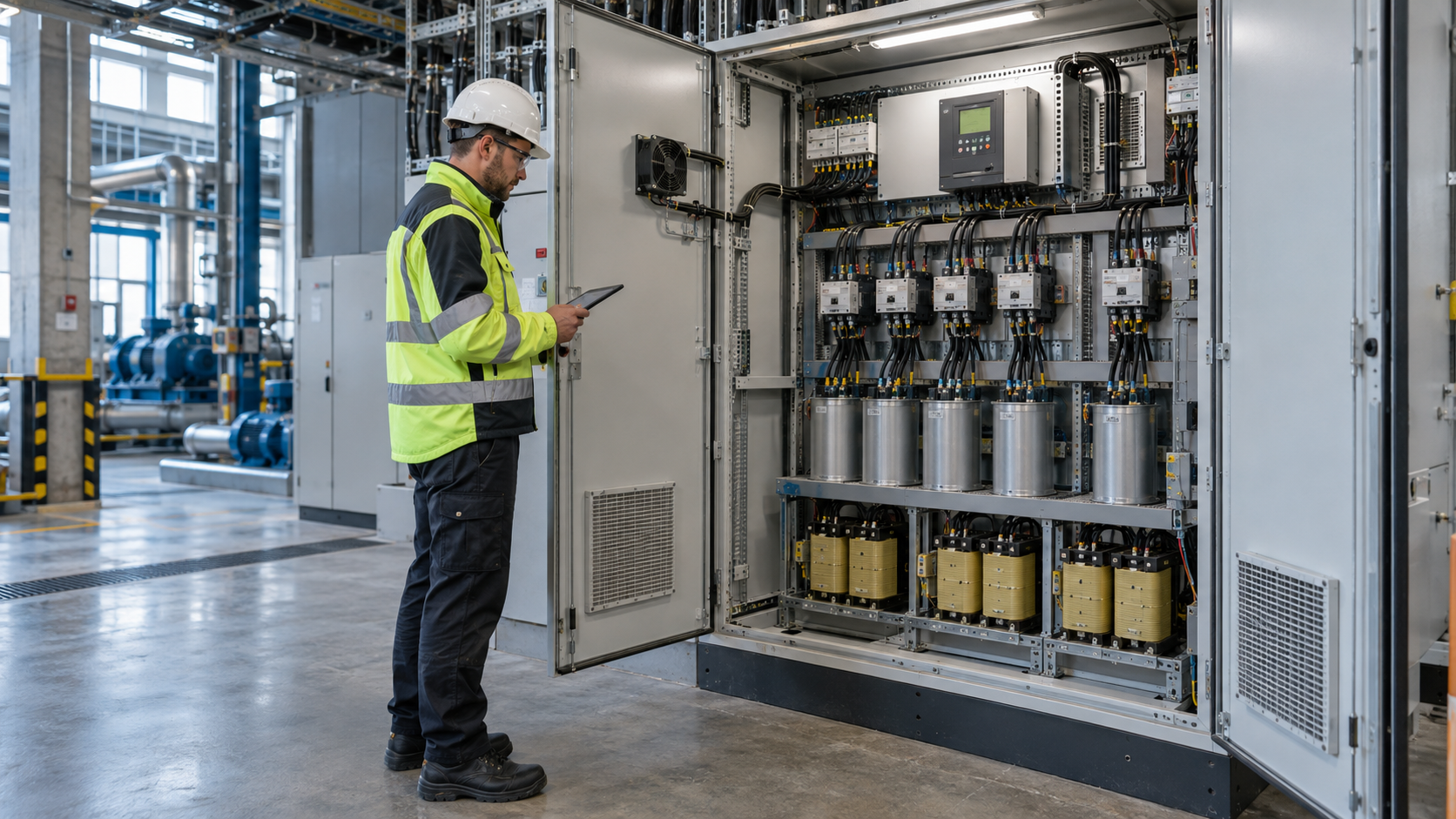

Bateria kondensatorów z dławikami — kiedy jest potrzebna?
Kondensatory współpracują z indukcyjnością transformatora i przewodów, przez co mogą powstawać warunki rezonansu i wzmocnienia wybranych harmonicznych. Dotyczy to zwłaszcza instalacji z odbiornikami nieliniowymi, takimi jak przemienniki częstotliwości, prostowniki czy zasilacze energoelektroniczne. W takiej sytuacji nie wystarczy samo stwierdzenie, że „w zakładzie są falowniki”; trzeba zbadać harmoniczne oraz parametry zasilania.
W baterii odstrojonej do każdego odpowiedniego stopnia kondensatorowego dołącza się szeregowo dławik odstrajający. Tworzy on z kondensatorem obwód o dobranej częstotliwości rezonansu szeregowego. Celem jest przede wszystkim ograniczenie niekorzystnego oddziaływania harmonicznych i ryzyka przeciążenia kondensatorów; nie należy utożsamiać takiego rozwiązania z filtrem zaprojektowanym do usuwania określonego poziomu harmonicznych. Zasady doboru opisują Schneider Electric oraz ELHAND w poradniku dotyczącym dławików.
Często spotyka się odstrojenie p = 7%. Dla układu 50 Hz daje ono w uproszczeniu częstotliwość rezonansu szeregowego około 189 Hz (50/√0,07), poniżej piątej harmonicznej, czyli 250 Hz. Nie jest to jednak ustawienie uniwersalne: przy istotnych składowych niższego rzędu, innym układzie sieci lub szczególnych odbiornikach dobór odstrojenia wymaga osobnej analizy. Istotne są również znamionowe napięcie kondensatorów, moc całego stopnia z dławikiem oraz straty cieplne.
Dławik odstrajający to nie to samo co dławik kompensacyjny
| Element | Sposób włączenia i zadanie | Czego nie należy zakładać |
|---|---|---|
| Dławik odstrajający | Włączony szeregowo z kondensatorem w stopniu baterii; zmienia charakterystykę układu wobec harmonicznych. | Nie jest samodzielnym urządzeniem do redukcji oddawanej mocy biernej pojemnościowej przez cały obiekt. |
| Dławik kompensacyjny | Pracuje jako odbiornik mocy biernej indukcyjnej, zwykle w układzie równoległym do sieci, aby ograniczać nadmiar mocy biernej pojemnościowej. | Nie pełni automatycznie funkcji ochronnego odstrojenia istniejących stopni kondensatorowych. |
W projekcie oba urządzenia mogą występować w różnym celu. Samo słowo „dławik” w ofercie nie wystarcza do ustalenia jego funkcji.
Harmoniczne, przekompensowanie i zmienność obciążenia
W zakładach produkcyjnych źródłem problemów bywa zmiana warunków, a nie błąd w mocy znamionowej baterii. Po wyłączeniu linii, zmianie harmonogramu, rozbudowie napędów albo uruchomieniu instalacji fotowoltaicznej relacja między P i Q może być inna niż w dniu doboru urządzenia.
Szczególną uwagę należy zwrócić na trzy zjawiska:
- Przekompensowanie: przy spadku zapotrzebowania regulator pozostawia załączony zbyt duży stopień lub bateria ma stałą moc. W punkcie rozliczeniowym pojawia się moc bierna o charakterze pojemnościowym.
- Harmoniczne i rezonans: prądy wyższych harmonicznych mogą przeciążać kondensatory, dławiki i zabezpieczenia. Samo niskie lub wysokie THD nie pozwala jeszcze zaprojektować wszystkich parametrów układu — potrzebne są również rzędy harmonicznych i impedancja sieci.
- Szybka zmienność: częste skoki Q mogą powodować ciągłe przełączanie styczników albo pozostawanie poza zadanym zakresem między przełączeniami.
W sieciach z odkształconym przebiegiem nie należy mylić współczynnika mocy całkowitego z cos φ dla składowej podstawowej. Bateria kondensatorów kompensuje głównie moc bierną związaną z przesunięciem fazowym; nie usuwa automatycznie odkształcenia prądu. Różnicę tę opisuje Electrical Installation Guide.
Co powinny zawierać projekt, oferta i protokół odbioru?
Zakup samej szafy na podstawie deklaracji „60 kvar” nie daje jeszcze pewności, że układ będzie poprawnie pracował po uruchomieniu. Warto porównywać oferty według jednakowego zestawu danych i oczekiwanych rezultatów.
| Dokument lub etap | Co warto sprawdzić |
|---|---|
| Założenia i pomiary | Punkty pomiaru, okres i tryby pracy, profile P/Q, harmoniczne, wymagany efekt w miejscu rozliczenia, warunki po modernizacji. |
| Dokumentacja doboru | Moc użytkowa przy napięciu roboczym, liczba i wielkość stopni, rodzaj dławików, kryteria doboru, sposób sterowania, rezerwa oraz warunki, w których kompensacja jest ograniczana. |
| Projekt i schemat | Punkt przyłączenia, miejsce przekładnika, dobór zabezpieczeń i przewodów, warunki zwarciowe, selektywność, wentylacja, odprowadzenie ciepła i dostęp serwisowy. |
| Oferta | Dokładna konfiguracja kondensatorów, dławików, regulatora, aparatów łączeniowych, zabezpieczeń, pomiarów, uruchomienia i wymaganej dokumentacji. |
| Protokół odbioru | Nastawy regulatora, poprawność wskazań P/Q i kierunków, prądy i działanie kolejnych stopni, reakcja przy małym i dużym obciążeniu, alarmy, wyniki pomiarów oraz lista parametrów do obserwacji. |
Przy ocenie aparatury warto odwołać się do zakresu IEC 61921:2017 dla baterii kompensacyjnych niskiego napięcia oraz IEC 60831-1:2014 dla samoregenerujących się kondensatorów niskonapięciowych. Obie publikacje określają wymagania dla określonych wyrobów i ich badań, nie zastępują projektu konkretnej instalacji. Należy też sprawdzić właściwe wydania norm przywołane w projekcie i wymagania producenta.
Odbiór techniczny powinien potwierdzać zachowanie baterii podczas rzeczywistej pracy, a nie tylko obecność napięcia i brak alarmu. Jeśli brakuje długiej próby w różnych stanach produkcji, warto zaplanować kontrolę nastaw i efektów po rozpoczęciu normalnej eksploatacji.
Eksploatacja: co najczęściej traci sprawność?
Bateria może nadal wyglądać na sprawną i pokazywać prawidłową pracę regulatora, mimo że część stopni przestała dostarczać oczekiwaną moc. Przyczyną może być spadek pojemności, uszkodzony stycznik, zadziałane zabezpieczenie, zbyt wysoka temperatura albo błędna konfiguracja po pracach w rozdzielni.
W planie przeglądów należy uwzględnić:
- porównanie nastaw regulatora z aktualnym profilem obciążenia oraz sprawdzenie historii alarmów;
- pomiar prądów i rzeczywistego działania każdego stopnia, kontrolę bezpieczników i styczników;
- stan kondensatorów, połączeń, dławików i ich temperatury, a także skuteczność wentylacji;
- oznaki przegrzania, odkształceń, zabrudzenia, wilgoci i nadmiernej liczby przełączeń;
- porównanie wyników pomiarów z protokołem odbioru oraz zmianami w urządzeniach zasilanych.
Częstotliwość przeglądów ustala się według warunków pracy i instrukcji konkretnego urządzenia. Przykładowo poradnik konserwacji Schneider Electric dla baterii PowerLogic PFC i EasyLogic PFC opisuje czynności kontrolne oraz przeglądy okresowe. Prace wewnątrz baterii wykonuje wyłącznie uprawniony personel po odłączeniu zasilania i sprawdzeniu braku napięcia, w tym napięcia resztkowego na kondensatorach. Czas bezpiecznego rozładowania wynika z dokumentacji urządzenia, nie z uniwersalnego założenia dla wszystkich baterii.
Najczęstsze błędy przy doborze i modernizacji
| Błąd | Dlaczego jest problemem | Jak go uniknąć |
|---|---|---|
| Dobór całej mocy z jednej faktury | Brak informacji o minimum obciążenia i szybkości zmian Q. | Zmierzyć reprezentatywny profil P/Q i sprawdzić rozliczenia. |
| Zbyt duży najmniejszy stopień | Regulator nie ma możliwości dokładnego dostosowania mocy przy lekkim obciążeniu. | Sprawdzić rozdzielczość regulacji i kombinacje stopni. |
| Bateria bez analizy harmonicznych | Ryzyko rezonansu, wzrostu prądów i przyspieszonego zużycia elementów. | Ocenić harmoniczne i parametry sieci przed wyborem układu bezdławikowego lub odstrojonego. |
| Niewłaściwy przekładnik lub nastawy | Regulator „widzi” nieprawidłowy przepływ i steruje w złym kierunku. | Zweryfikować schemat, przekładnię, biegunowość i testy na odbiorze. |
| Pominięcie wentylacji i serwisu | Wzrost temperatury i niekontrolowany spadek niezawodności. | Ustalić wymagania cieplne, dostęp serwisowy i harmonogram kontroli. |
| Brak ponownej weryfikacji po modernizacji zakładu | Wcześniej poprawnie dobrany układ nie odpowiada nowemu profilowi. | Ponowić ocenę po istotnej zmianie odbiorników, falowników, PV lub organizacji pracy. |
Jak przygotować decyzję o zakupie lub modernizacji baterii?
Najrozsądniejsza kolejność to: rozpoznać problem rozliczeniowy, zebrać profil obciążenia, sprawdzić harmoniczne, porównać warianty techniczne i dopiero wtedy przyjąć moc oraz podział stopni. W zakładach o dominującej mocy biernej indukcyjnej i niezbyt szybkich zmianach obciążenia automatyczna bateria może być właściwym rozwiązaniem. Przy znaczącym oddawaniu mocy biernej pojemnościowej, silnie odkształconych przebiegach lub dynamicznych zmianach potrzebna bywa inna konfiguracja albo technologia. Wybór powinien wynikać z pomiarów i analizy, a nie z nazwy urządzenia.
Jeśli planujesz nową baterię lub masz problemy z istniejącą, opisz charakter pracy instalacji i prześlij do Energy Trend posiadane materiały: faktury, dostępny profil P/Q, wyniki pomiarów harmonicznych, dane regulatora oraz informacje o temperaturze i zabudowie. Nie musisz mieć całego kompletu na pierwszym etapie — na podstawie opisu i dostępnych danych można ustalić, czego jeszcze brakuje do rzetelnego doboru. Kontakt: audytor@energytrend.pl.
Źródła techniczne i normatywne
- Schneider Electric, Electrical Installation Guide — zasady obliczania mocy kompensacyjnej.
- Schneider Electric, Electrical Installation Guide — harmoniczne i dławiki odstrajające.
- ELHAND, Poradnik techniczny — dławiki ochronne baterii kondensatorowych.
- IEC 61921:2017 — baterie kondensatorów do poprawy współczynnika mocy niskiego napięcia.
- IEC 60831-1:2014 — wymagania dla kondensatorów samoregenerujących niskiego napięcia.
- IEC 61000-4-30:2025 — metody pomiaru jakości energii elektrycznej.
- Schneider Electric, PowerLogic PFC i EasyLogic PFC — poradnik konserwacji.
