Filtr harmonicznych – kiedy stosować filtr aktywny, a kiedy inne rozwiązanie

Technik kontrolujący szafę aktywnego filtra harmonicznych przy rozdzielnicy elektrycznej w zakładzie przemysłowym.

Filtr harmonicznych ogranicza odkształcenia prądu w instalacji elektrycznej, ale nie każdy problem z jakością zasilania wymaga jego montażu. Czasem wystarczy zmiana konfiguracji napędu lub dławik, a w innych warunkach potrzebny jest filtr aktywny pracujący dla całej rozdzielnicy. O wyborze decydują pomiary, widmo harmonicznych, zmienność obciążenia i miejsce, w którym chcemy uzyskać poprawę.

Kiedy filtr harmonicznych jest potrzebny?

Harmoniczne pojawiają się, gdy odbiornik pobiera prąd o przebiegu innym niż sinusoidalny. Typowe źródła w zakładach to prostowniki, zasilacze elektroniczne, urządzenia UPS i przemienniki częstotliwości. Przykładowo w sieci 50 Hz piąta harmoniczna ma częstotliwość 250 Hz, a siódma 350 Hz. Samo występowanie tych składowych nie oznacza jeszcze, że trzeba kupić filtr.

Diagnostykę warto rozpocząć, gdy pojawiają się powtarzalne problemy: nadmierne nagrzewanie elementów instalacji, niepokojące obciążenie transformatora, przeciążanie przewodu neutralnego, alarmy aparatury, awarie kondensatorów lub pogorszenie parametrów jakości energii. Objawy nie są dowodem, że przyczyną są harmoniczne. Przegrzewanie może wynikać również z przeciążenia, słabego styku, asymetrii lub niewłaściwego chłodzenia.

Najpierw trzeba więc ustalić co jest nieprawidłowe, w którym punkcie instalacji i w jakich stanach pracy. Dopiero potem można określić, czy filtracja jest właściwą metodą. Zestawienie możliwych środków ograniczania harmonicznych opisuje także opracowanie techniczne Danfoss o metodach ograniczania harmonicznych (PDF).

Filtr aktywny, filtr pasywny czy inne rozwiązanie?

Nie ma jednej technologii najlepszej dla każdej instalacji. Wybór zależy od źródła zakłóceń, liczby odbiorników, obciążenia częściowego i tego, czy modernizujemy istniejący układ, czy dopiero zamawiamy nowe napędy.

RozwiązanieKiedy warto rozważyćCo sprawdzić przed wyborem
Dławik sieciowy lub dławik w obwodzie DC napęduGdy źródłem jest konkretny prostownik albo przemiennik i wystarcza ograniczenie części harmonicznych u źródła.Budowę napędu, dopuszczalny spadek napięcia, obciążenie i efekt deklarowany przez producenta.
Filtr pasywnyGdy widmo jest względnie stabilne, a układ da się zaprojektować pod określone składowe lub dedykowany napęd.Strojenie, impedancję sieci, warunki pracy przy małym obciążeniu i ryzyko rezonansu.
Aktywny filtr harmonicznych (AHF/APF)Gdy kilka odbiorników wytwarza zmienne harmoniczne i potrzebna jest regulowana filtracja w wybranej rozdzielnicy.Prąd kompensacyjny w amperach, zakres harmonicznych, czas reakcji, przekładniki, miejsce pomiaru i straty własne.
Napęd z prostownikiem wielopulsowym lub aktywnym wejściem AFEGdy nowy układ napędowy można zaprojektować tak, aby mniej harmonicznych powstawało już na wejściu.Parametry transformatora, obciążenie częściowe, wymagania sieci, koszt całego układu i ewentualne zakłócenia wysokoczęstotliwościowe.

To porównanie ma charakter doborowy, nie stanowi rankingu skuteczności. Rozwiązanie, które dobrze pracuje przy pojedynczym falowniku, może nie wystarczyć dla kilku linii produkcyjnych z różnymi cyklami pracy. Dokumentacja Schneider Electric dotycząca aktywnego ograniczania harmonicznych zwraca uwagę również na siłę sieci, udział napędów i ocenę efektu w skali instalacji.

Co robi aktywny filtr harmonicznych?

Filtr aktywny mierzy prądy w określonym punkcie i za pomocą przekształtnika wytwarza prąd kompensujący wybrane składowe harmoniczne. Najczęściej pracuje równolegle do odbiorników. Dzięki temu może reagować na zmiany widma i obsługiwać grupę maszyn, jeżeli jego położenie oraz układ przekładników pozwalają mierzyć właściwe prądy.

Nie wolno zakładać, że każdy filtr aktywny usuwa wszystkie harmoniczne, w pełni kompensuje moc bierną i symetryzuje fazy jednocześnie. Dostępny zakres funkcji, ich priorytety i łączny limit prądu zależą od konkretnego modelu. Przykładowa instrukcja aktywnego filtra Danfoss AAF 007 (PDF) opisuje zakres i priorytety kompensacji oraz dostępne wartości prądu urządzenia.

Co odróżnia filtr pasywny?

Układ pasywny wykorzystuje elementy indukcyjne i pojemnościowe. Może być dostrojony do konkretnych częstotliwości albo stanowić filtr dedykowany do danego przekształtnika. Jest zwykle mniej elastyczny przy dużych zmianach konfiguracji i obciążenia niż układ aktywny. Projekt wymaga oceny rezonansu oraz zachowania filtra przy małym obciążeniu, kiedy udział mocy biernej pojemnościowej może mieć znaczenie.

Warto przy tym odróżnić filtr pasywny od dławika odstrajającego w baterii kondensatorów. Dławik w baterii przede wszystkim zmienia warunki rezonansowe układu kompensacji. Nie można automatycznie uznać go za równoważny filtr harmonicznych dla całej instalacji.

Co mówią pomiary: THDi, THDu i widmo harmonicznych?

THDi określa stosunek skutecznej wartości prądów harmonicznych do prądu składowej podstawowej. THDu opisuje analogiczne odkształcenie napięcia. To dwa różne wskaźniki: w instalacji może występować wysoki THDi konkretnego odbiornika, a odkształcenie napięcia w głównej rozdzielnicy nadal będzie stosunkowo niewielkie. Duże znaczenie ma impedancja zasilania i rozkład odbiorników.

Nie wystarczy odczytać jednej liczby THD z miernika. Potrzebne jest widmo poszczególnych rzędów harmonicznych, wartości prądów w amperach, przebiegi czasowe oraz jednoczesne pomiary napięcia. Zmiana obciążenia może obniżyć procentowy THDi, mimo że bezwzględny prąd harmonicznych pozostaje ten sam.

Przy planowaniu pomiarów punktem odniesienia są m.in. IEC 61000-4-30:2025 (metody pomiaru parametrów jakości energii, wersja skorygowana w 2026 r.) i IEC 61000-4-7 (pomiar harmonicznych i interharmonicznych). Te dokumenty określają metodę pomiarową, a nie samodzielną decyzję o zakupie filtra.

Dlaczego wysoki THDi nie zawsze oznacza duży filtr?

Przyjmijmy prosty przykład obliczeniowy: w dwóch stanach pracy łączna wartość skuteczna prądów harmonicznych wynosi 30 A, ale zmienia się prąd składowej podstawowej. To uproszczony model: nie rozpatrujemy osobno poszczególnych rzędów harmonicznych ani wpływu ewentualnej kompensacji mocy biernej.

ParametrStan AStan B
Prąd składowej podstawowej I180 A160 A
Skuteczny prąd harmonicznych Ih30 A30 A
THDi = Ih / I1 × 100%37,5%18,75%

W stanie B wskaźnik THDi jest o połowę niższy, ale filtr nadal musiałby radzić sobie z tą samą przyjętą wartością 30 A prądu harmonicznych. Dobór urządzenia wyłącznie na podstawie procentowego THDi jest więc błędem. W rzeczywistej instalacji trzeba dodatkowo uwzględnić widmo, maksima, współbieżność faz, dynamikę obciążenia, prąd przewodu neutralnego i wymagany poziom redukcji. Ten przykład nie stanowi obliczenia znamionowego prądu filtra dla konkretnego urządzenia.

Jakie dane zebrać przed doborem filtra harmonicznych?

Wstępne rozpoznanie można rozpocząć od schematu zasilania i wykazu głównych urządzeń. Do decyzji technicznej potrzebne będą jednak dane z rzeczywistej pracy zakładu. Przydatne są:

  • Schemat jednokreskowy: transformatory, rozdzielnice, sposób zasilania, położenie punktu wspólnego przyłączenia i planowane miejsce filtra.
  • Lista odbiorników nieliniowych: rodzaje prostowników i falowników, moce, dławiki, filtry wbudowane, przewidywane rozbudowy.
  • Prądy i widmo: składowa podstawowa, poszczególne harmoniczne i ich wartości skuteczne w amperach, THDi w każdej fazie oraz THDu.
  • Trendy w czasie: minima i maksima, uruchomienia linii, rozruchy, zmiany receptur i stany częściowego obciążenia.
  • Sieć i zabezpieczenia: parametry transformatora, dane zwarciowe, przekroje przewodów, zabezpieczenia, warunki cieplne i miejsce w rozdzielni.
  • Istniejąca kompensacja: moc i stopnie baterii, dławiki odstrajające, regulator oraz historia awarii i przełączeń.
  • Cel inwestycji: czy chodzi o ochronę konkretnych maszyn, ograniczenie emisji do sieci, parametry w określonym punkcie zakładu, czy usunięcie udokumentowanych zakłóceń.

Warto wykonać pomiar w punkcie zasilania zakładu, w rozdzielnicy obsługującej problematyczne odbiorniki i — jeżeli potrzeba — przy źródle harmonicznych. Nie zawsze wymaga to trzech równoczesnych analizatorów; zakres zależy od problemu. Pomiar powinien objąć reprezentatywny cykl pracy, a nie przypadkowe kilka minut. Nie istnieje uniwersalny obowiązek siedmiodniowego pomiaru dla każdego doboru filtra: długość rejestracji ustala się według dynamiki procesu i celu analizy.

W przypadku instalacji przemysłowej znaczenie ma również punkt oceny. IEC 61000-2-4:2024 odnosi poziomy kompatybilności do punktów sprzężenia wewnątrz zakładu (IPC). Nie należy bez sprawdzenia przenosić ich na dowolną szynę, zaciski napędu lub punkt przyłączenia do sieci publicznej. Kryteria odbioru trzeba zapisać dla wskazanego punktu i uzgodnionych warunków pracy.

Gdzie zainstalować filtr i jak współpracuje on z kompensacją mocy biernej?

Filtr zamontowany przy jednym odbiorniku ogranicza wpływ tego odbiornika na część instalacji po jego stronie zasilania. Urządzenie w rozdzielnicy zbiorczej może kompensować harmoniczne grupy maszyn, ale nie usuwa automatycznie wszystkich odkształceń w każdym przewodzie i na każdym odgałęzieniu. Wybór miejsca jest więc częścią projektu, podobnie jak położenie i polaryzacja przekładników prądowych oraz sposób sterowania.

Osobnym zagadnieniem jest kompensacja mocy biernej. Kondensatory zmieniają impedancję sieci dla poszczególnych częstotliwości. Jeśli bateria jest niedobrana do warunków harmonicznych, może dojść do wzmocnienia wybranych składowych, przeciążenia kondensatorów lub dławików i problemów z zabezpieczeniami. Przed doborem filtra trzeba zatem znać konfigurację istniejącej baterii i ocenić rezonans w możliwych stanach jej pracy.

AHF może w wybranych wersjach kompensować również składową bierną lub asymetrię, lecz jego znamionowy prąd jest wtedy dzielony między funkcje zgodnie z logiką konkretnego urządzenia. Nie należy wpisywać do oferty „jednoczesna pełna filtracja i pełna kompensacja” bez analizy limitów. Bateria odstrajana, filtr pasywny, aktywny filtr harmonicznych i statyczny generator mocy biernej (SVG) pełnią różne podstawowe role, nawet jeżeli niektóre funkcje mogą się częściowo pokrywać.

Jeżeli źródłem są przede wszystkim konkretne napędy, warto równolegle przeanalizować ich wyposażenie i sposób pracy. Szeroki kontekst technologii napędów opisujemy w artykule silniki i napędy elektryczne.

Jak porównać oferty na filtr aktywny lub pasywny?

Porównanie wyłącznie ceny i deklarowanego „THDi poniżej 5%” może prowadzić do błędnej decyzji. Bez informacji o punkcie pomiarowym, obciążeniu i parametrach sieci takie zapewnienie nie opisuje jednoznacznie wyniku możliwego do odbioru. W zapytaniu ofertowym warto wymagać:

  1. Określenia zakresu: który transformator, rozdzielnica, grupa odbiorników i punkt oceny są objęte pracą filtra.
  2. Podania danych wejściowych: na jakim widmie, prądach i scenariuszach pracy oparto dobór; jakie są ograniczenia pomiarów.
  3. Parametrów urządzenia: ciągły prąd kompensacyjny, dopuszczalne przeciążenie, harmoniczne objęte regulacją, szybkość reakcji, zasilanie, chłodzenie i stopień ochrony.
  4. Współpracy z instalacją: schemat połączeń, przekładniki, zabezpieczenia, selektywność, baterie kondensatorów i analiza rezonansu.
  5. Sprawdzalnego celu: które wartości i w jakich stanach pracy mają zostać osiągnięte, z jaką metodą pomiaru i tolerancją.
  6. Kosztów cyklu życia: pobór mocy własnej, chłodzenie, serwis, dostępność części, gwarancja i warunki ponownej konfiguracji po zmianie procesu.

Dwie oferty o podobnej wartości prądu znamionowego nie muszą zapewniać tego samego efektu. Jeden filtr może dobrze radzić sobie z dominującymi harmonicznymi, ale mieć mniejszą rezerwę na kompensację mocy biernej. Inny może wymagać dodatkowej przestrzeni lub bardziej rozbudowanego układu chłodzenia. Weryfikacja założeń przed zakupem jest zwykle tańsza niż korygowanie doboru po uruchomieniu.

Jak odebrać instalację i ocenić koszty eksploatacji?

Odbiór powinien porównywać stan przed wdrożeniem i po nim w możliwie porównywalnych warunkach obciążenia oraz w tym samym punkcie pomiarowym. Protokół powinien obejmować co najmniej widmo harmonicznych prądu, wybrane prądy fazowe, THDi, THDu, stan baterii kondensatorów, obciążenie filtra oraz zachowanie układu podczas zmian procesu. Jeżeli celem było spełnienie uzgodnionych parametrów w punkcie przyłączenia, trzeba wykonać pomiary właśnie tam.

Po uruchomieniu nie kończy się też praca eksploatacyjna. Filtr aktywny zużywa energię na własną pracę i wymaga odprowadzania ciepła. Należy przewidzieć czyszczenie układu chłodzenia, kontrolę alarmów, pomiary okresowe oraz aktualizację nastaw po większej zmianie odbiorników. Układ pasywny wymaga kontroli stanu elementów indukcyjnych i pojemnościowych oraz warunków cieplnych.

Obniżenie THDi nie przekłada się automatycznie na proporcjonalną oszczędność kWh. Możliwa redukcja strat przewodzenia lub obciążenia transformatora zależy od rzeczywistych prądów, rezystancji i czasu pracy. Trzeba zestawić ją z poborem własnym filtra i kosztem utrzymania. Również opłat za energię bierną nie da się wiarygodnie ocenić z samego widma harmonicznych. Jeśli wątpliwości wynikają z rachunków, osobnym punktem wyjścia jest analiza faktury dystrybucyjnej, która nie zastępuje pomiarów jakości energii.

Najczęstsze pytania

Czy THDi na poziomie 40% oznacza, że filtr jest konieczny?

Nie. Procentowy THDi bez wartości prądu podstawowego, widma, punktu pomiaru i celu technicznego nie jest podstawą decyzji zakupowej. Znaczenie ma także odkształcenie napięcia i odporność zasilanych urządzeń.

Czy aktywny filtr harmonicznych może zastąpić baterię kondensatorów?

Nie każdy. Niektóre modele oferują kompensację mocy biernej, ale mają ograniczony łączny prąd na wszystkie funkcje. Przed zastąpieniem baterii trzeba sprawdzić zapotrzebowanie na Q, zakres pracy urządzenia i ryzyko rezonansu.

Czy filtr harmonicznych pomoże na zapady napięcia?

Typowy filtr harmonicznych nie jest urządzeniem do usuwania zapadów napięcia. Gdy podstawowym problemem są krótkotrwałe obniżenia wartości skutecznej napięcia, potrzebna jest osobna diagnostyka źródła i dobór innej metody ochrony procesu.

Od czego zacząć w zakładzie?

Najrozsądniej rozpocząć od krótkiego opisu problemu: kiedy występuje, które urządzenia wtedy pracują i co już zmierzono. Jeśli masz schemat zasilania, widma lub trendy prądów, wykaz napędów albo dane baterii kondensatorów, pozwolą one szybciej określić sens dalszej diagnostyki. Nie trzeba dysponować kompletnym zestawem pomiarów już przy pierwszej rozmowie.

Jeżeli chcesz ustalić, czy w Twojej instalacji potrzebny jest filtr harmonicznych, inne rozwiązanie u źródła zakłóceń czy najpierw pomiary, przekaż Energy Trend opis instalacji i dostępne dane. Zakres dalszych działań można wtedy dopasować do konkretnego punktu i problemu technicznego.

Źródła techniczne

Polecane artykuły

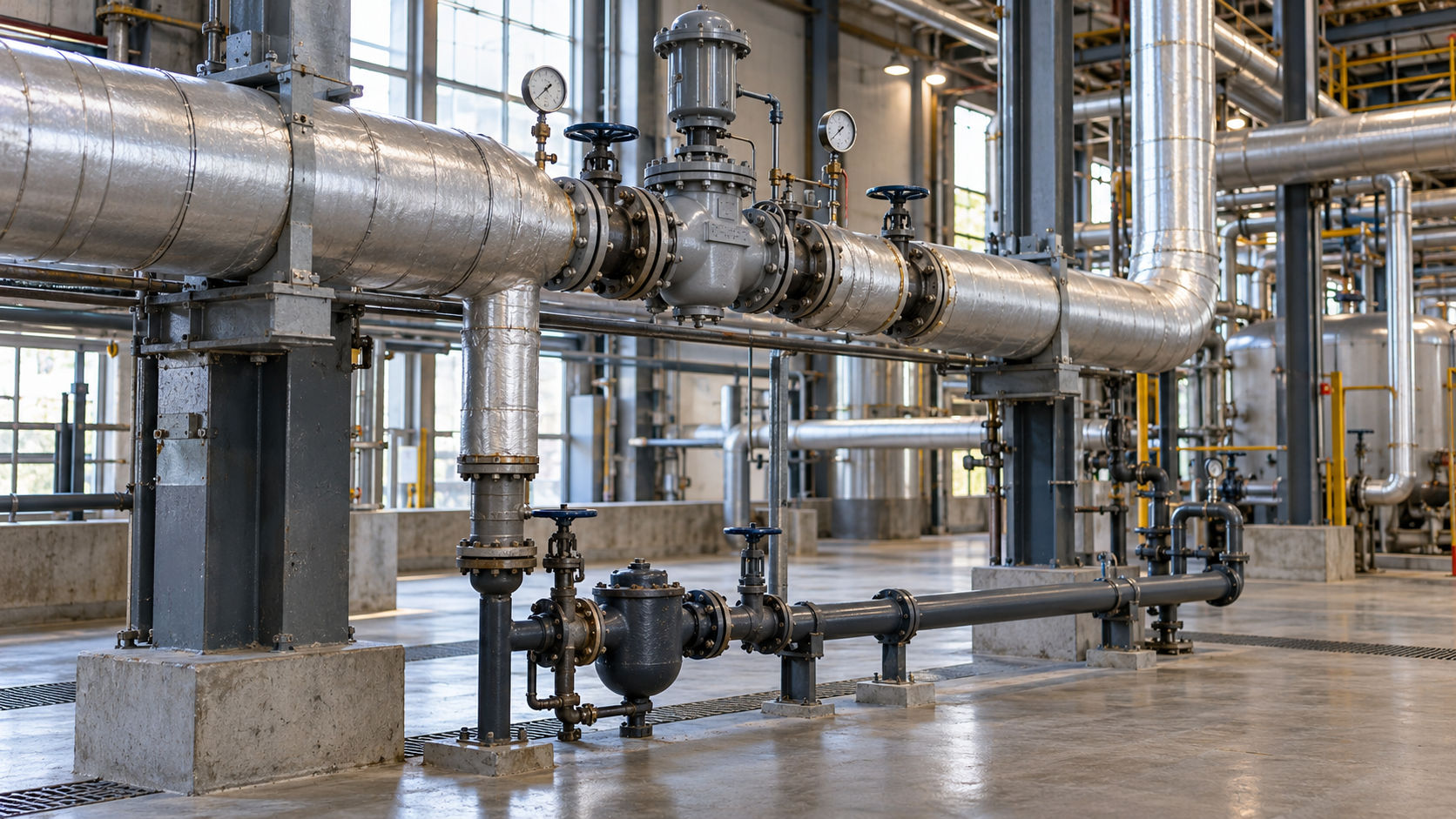

Przemysłowa instalacja pary technologicznej z izolowanymi rurociągami, stacją redukcji ciśnienia i układem odprowadzania kondensatu.
